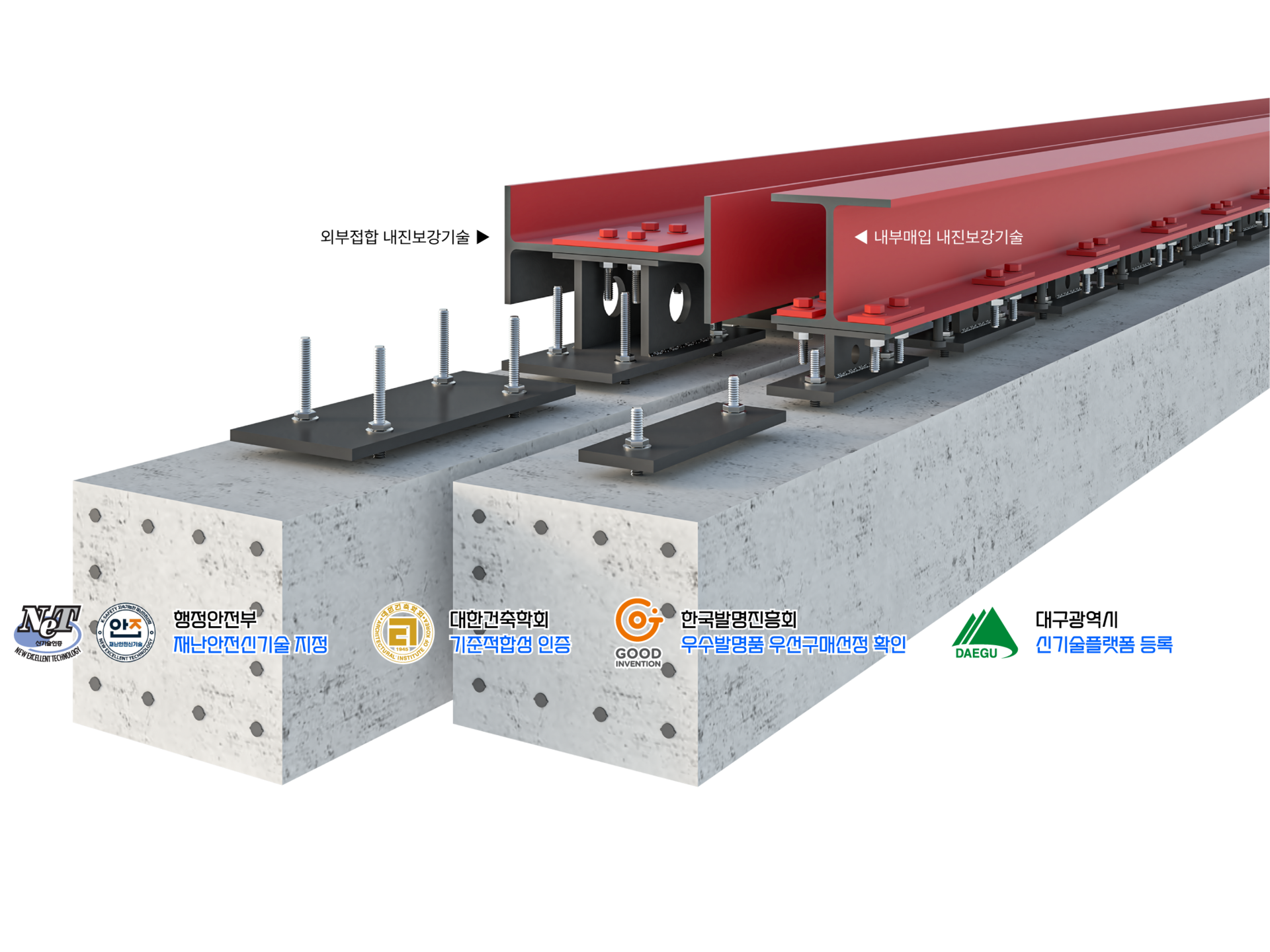

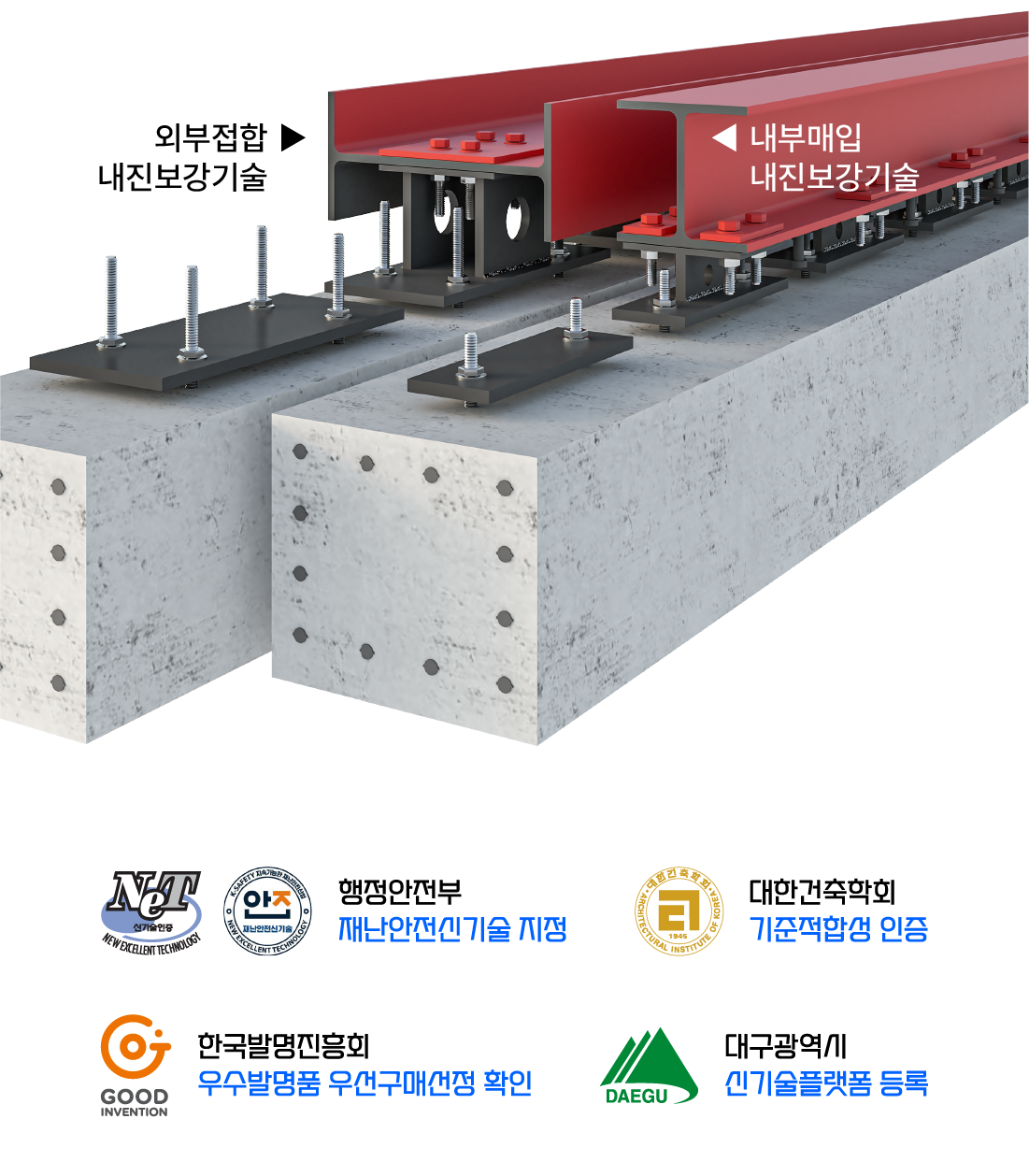

WB(Welding+Bolt)접합

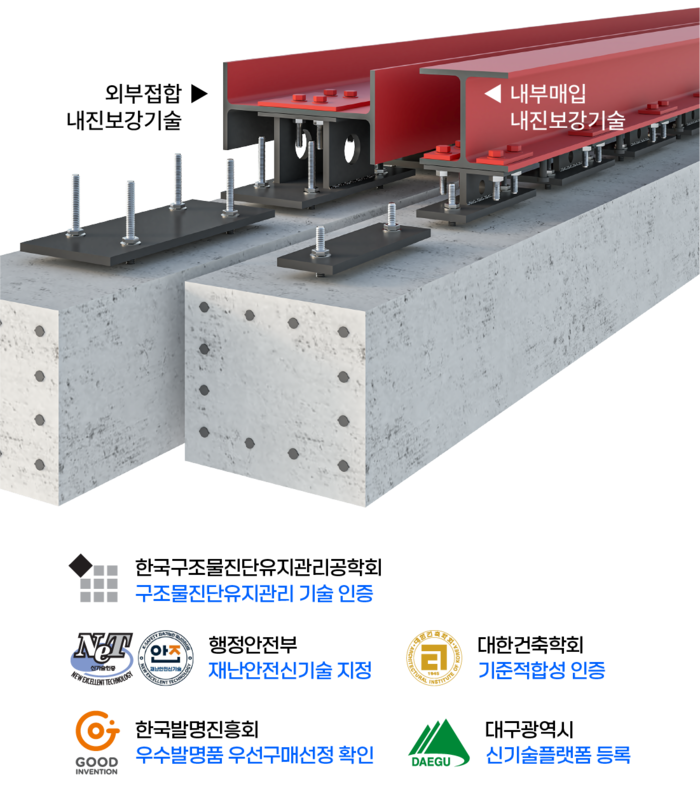

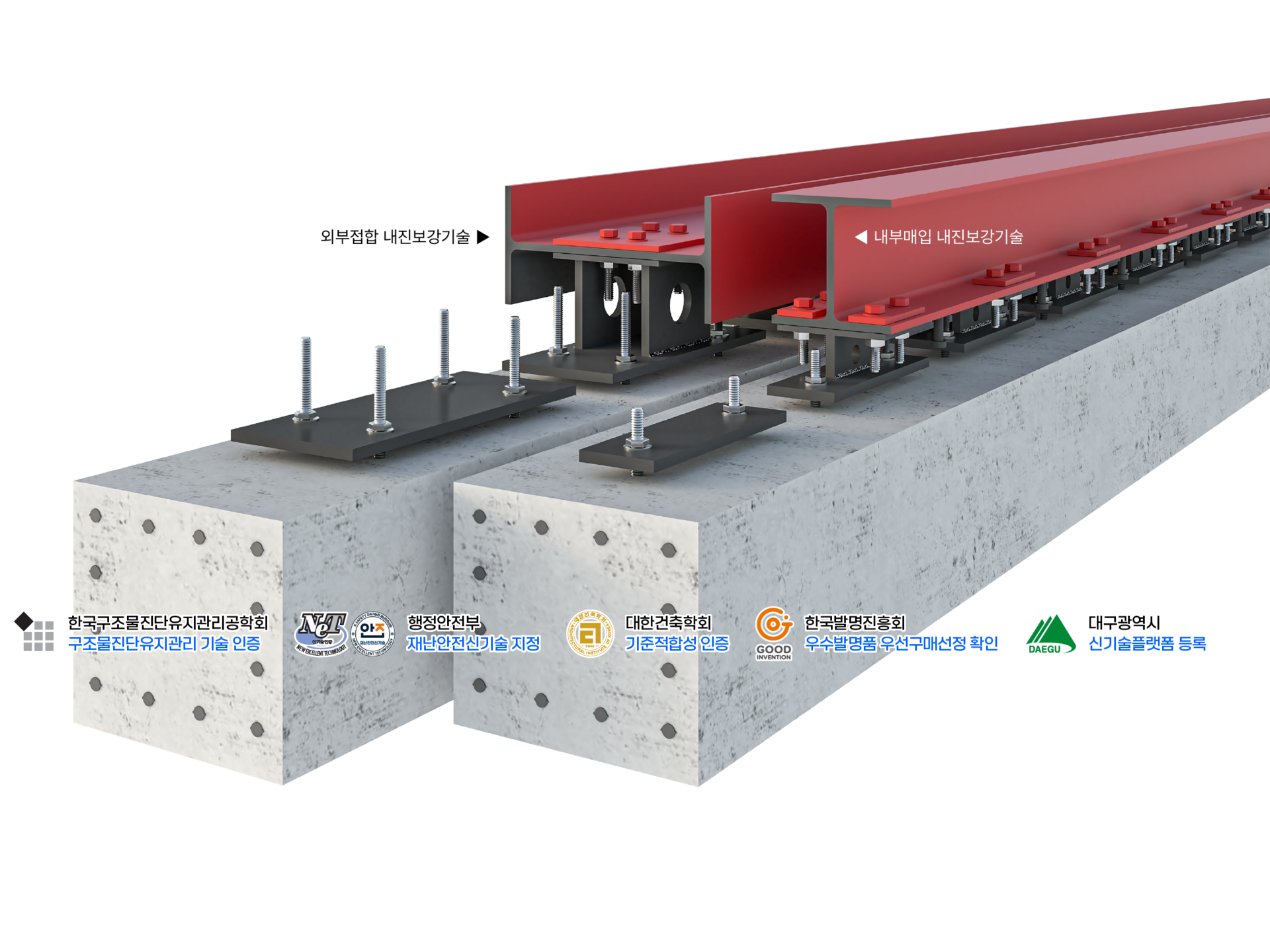

철골프레임 내진보강기술

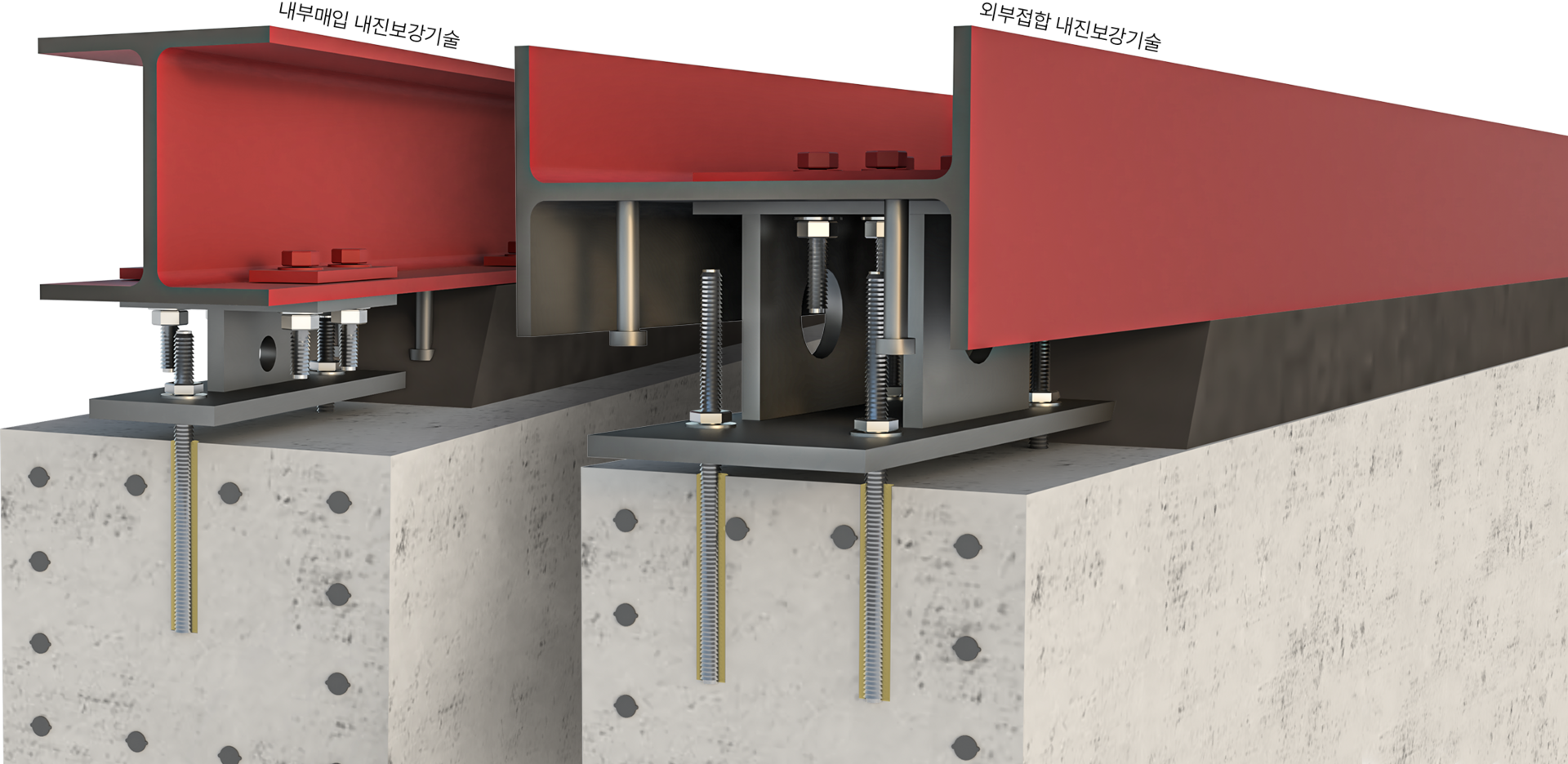

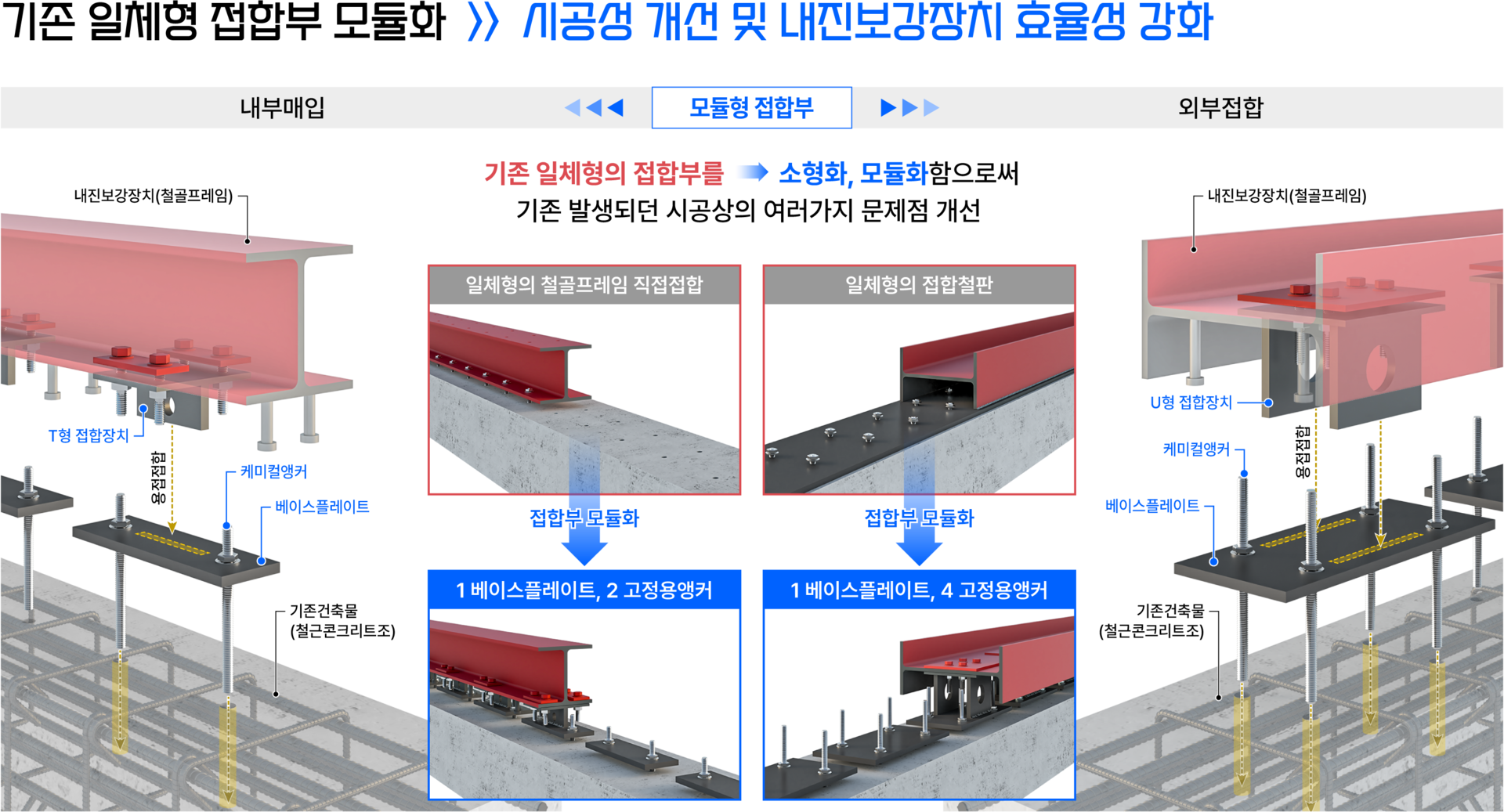

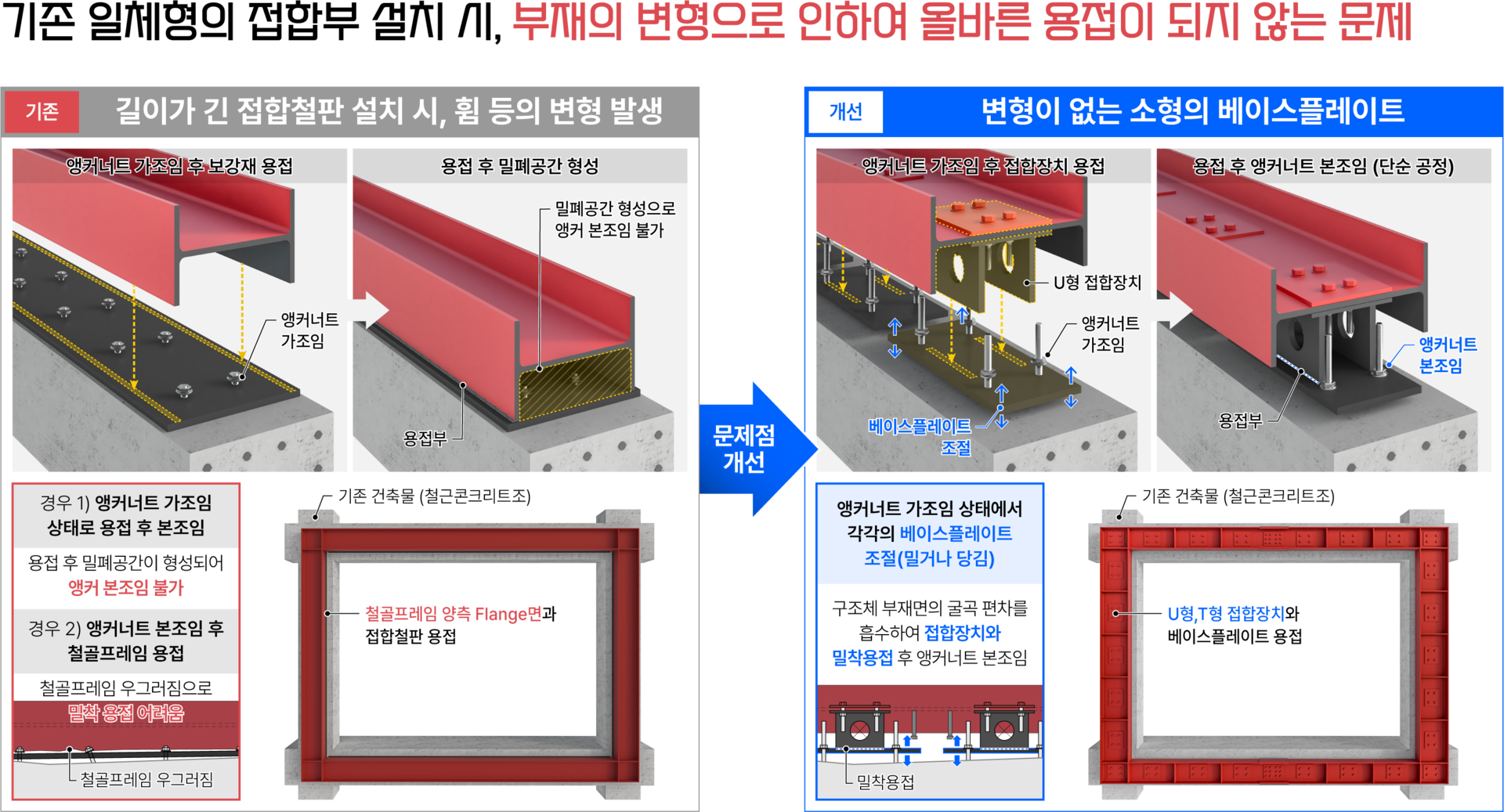

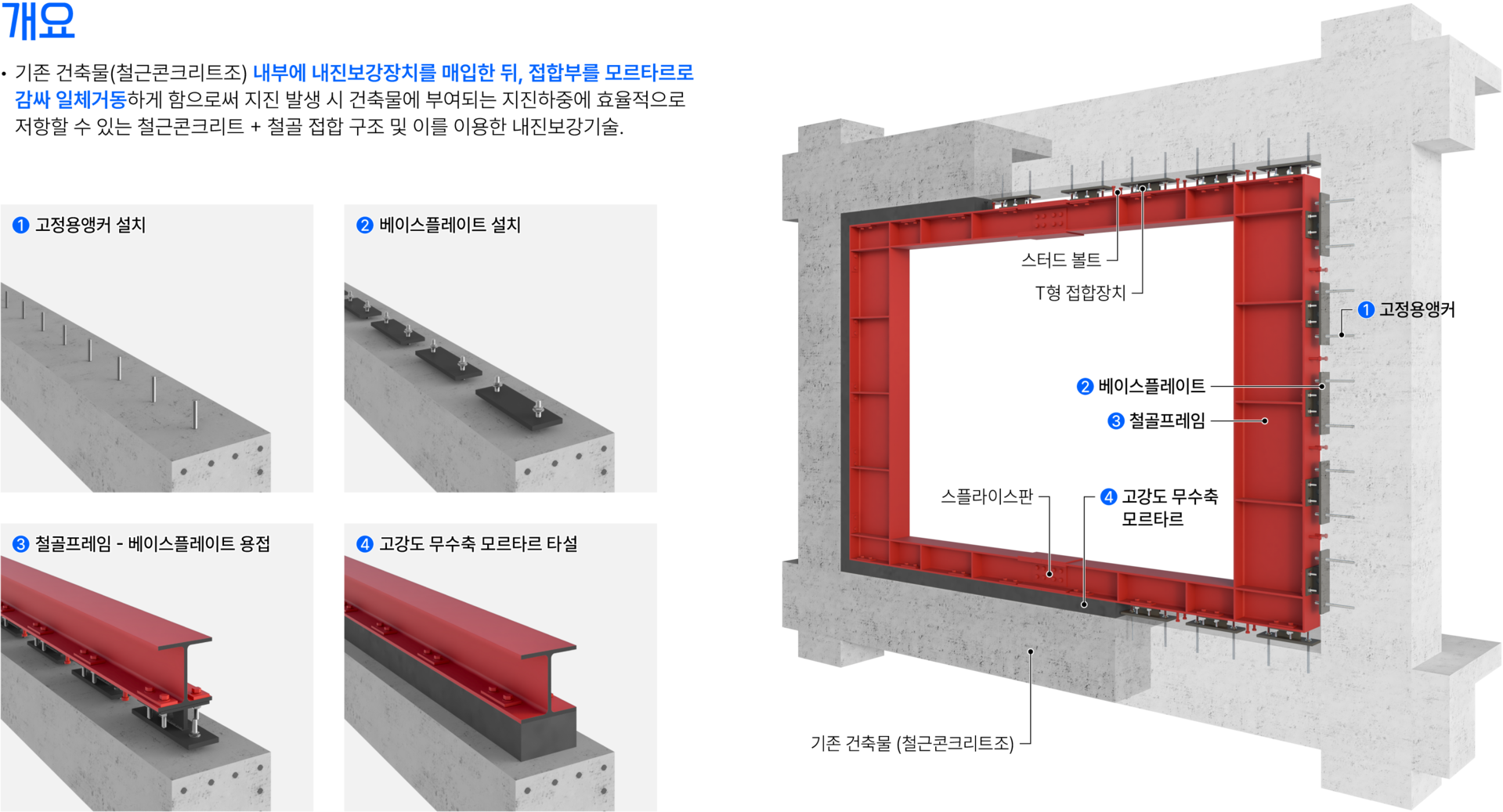

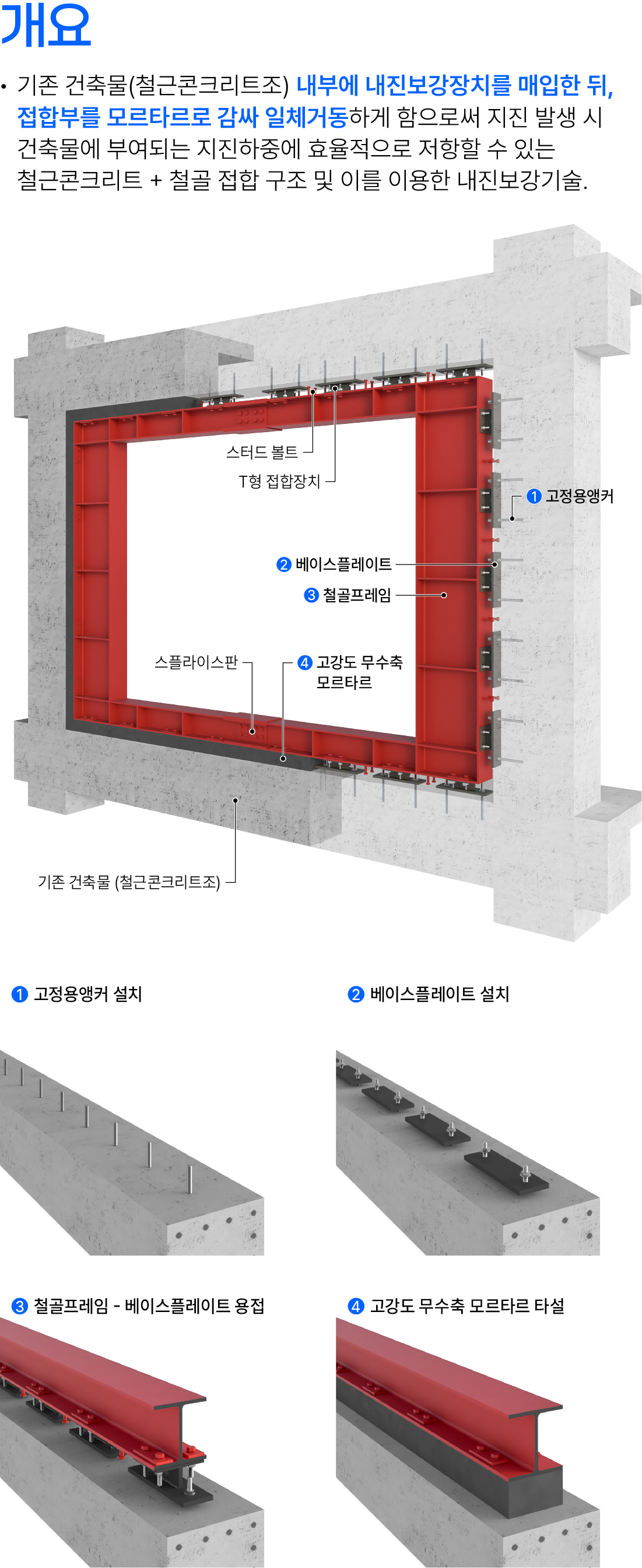

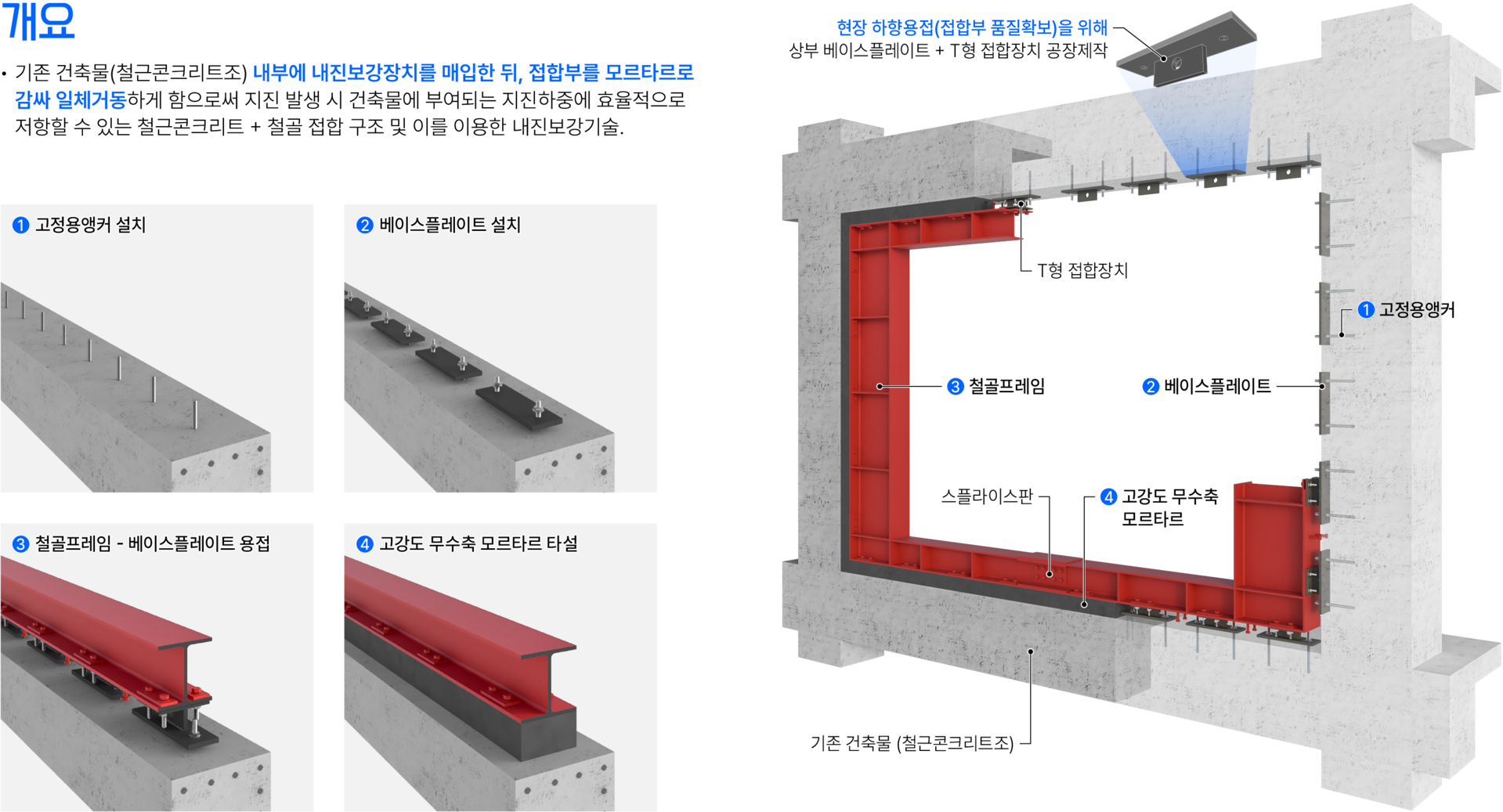

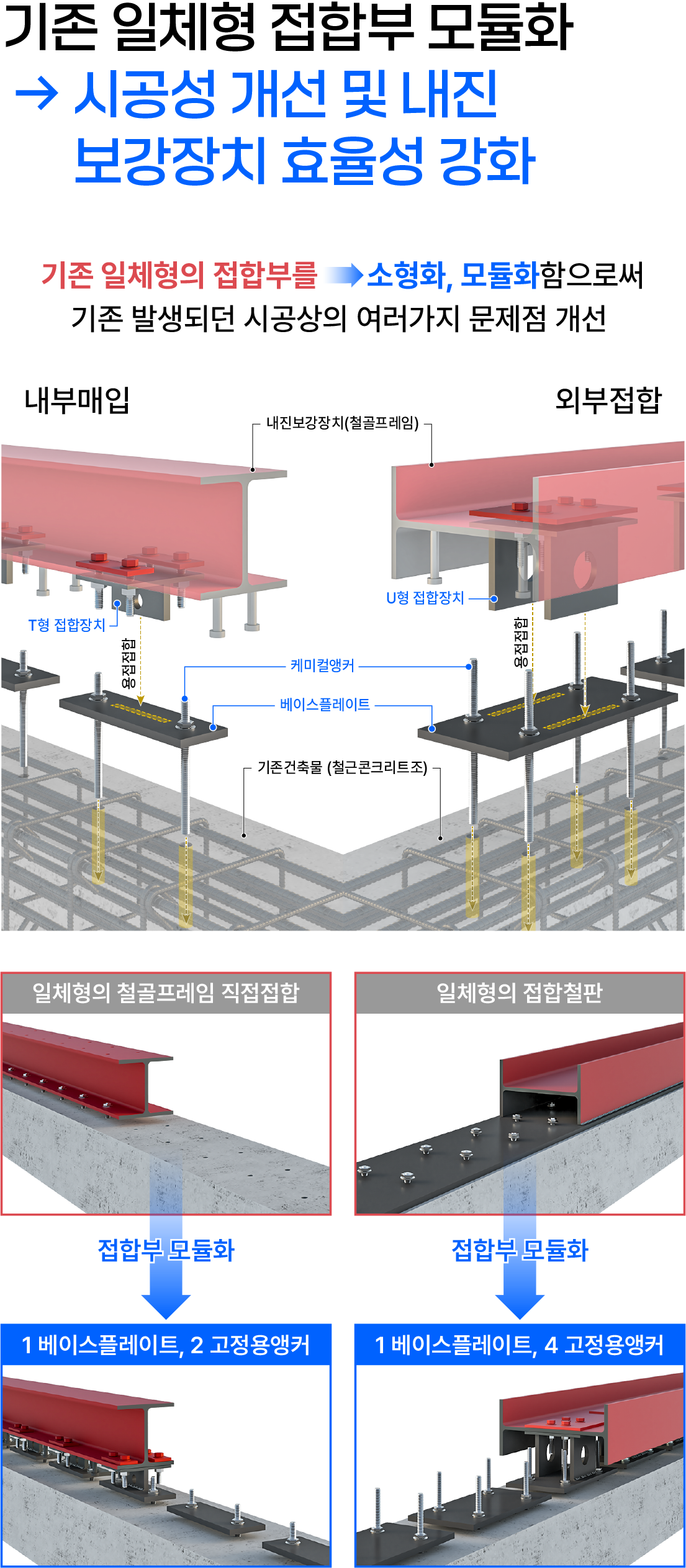

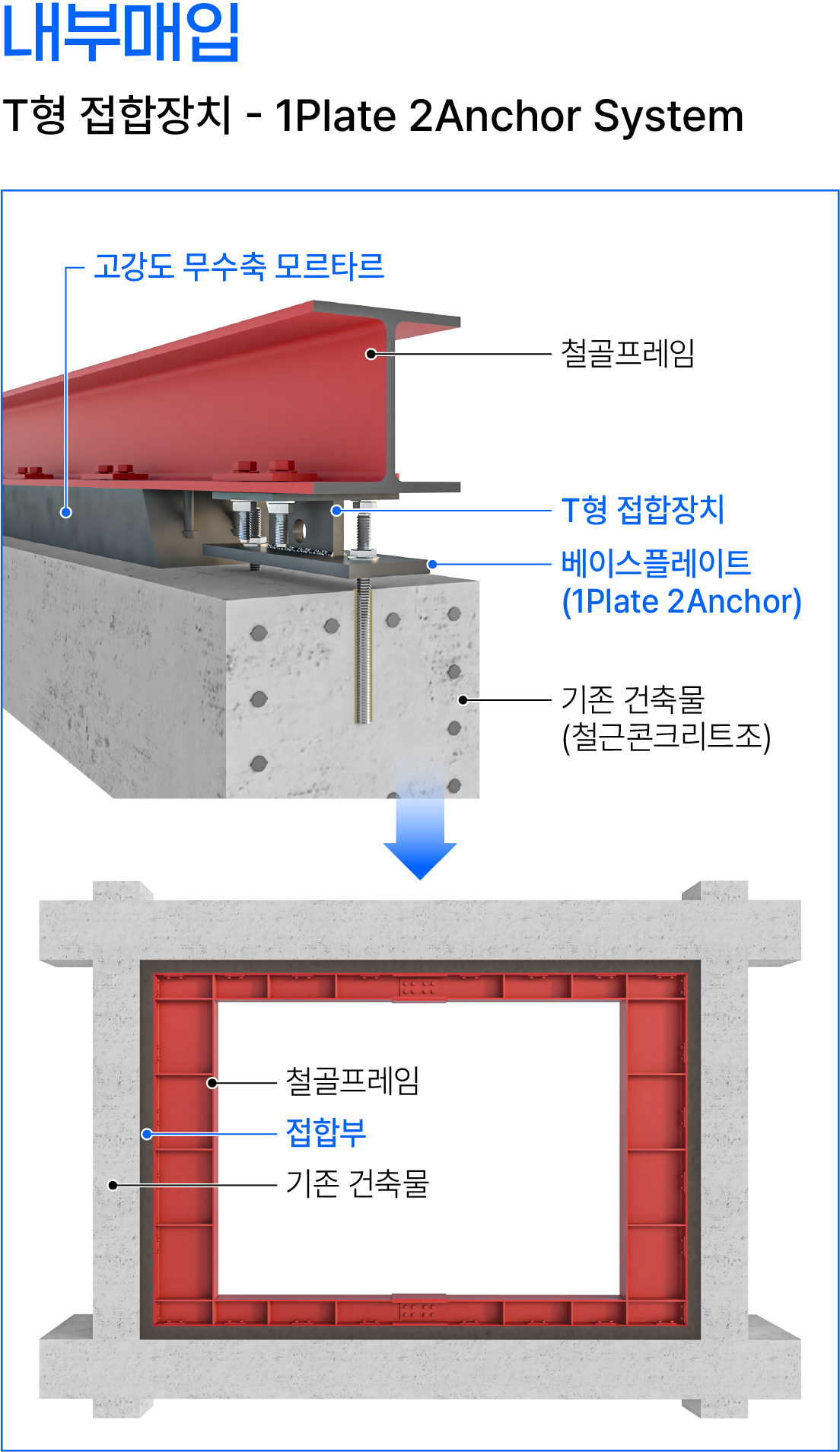

1. 경량화-모듈화 베이스플레이트

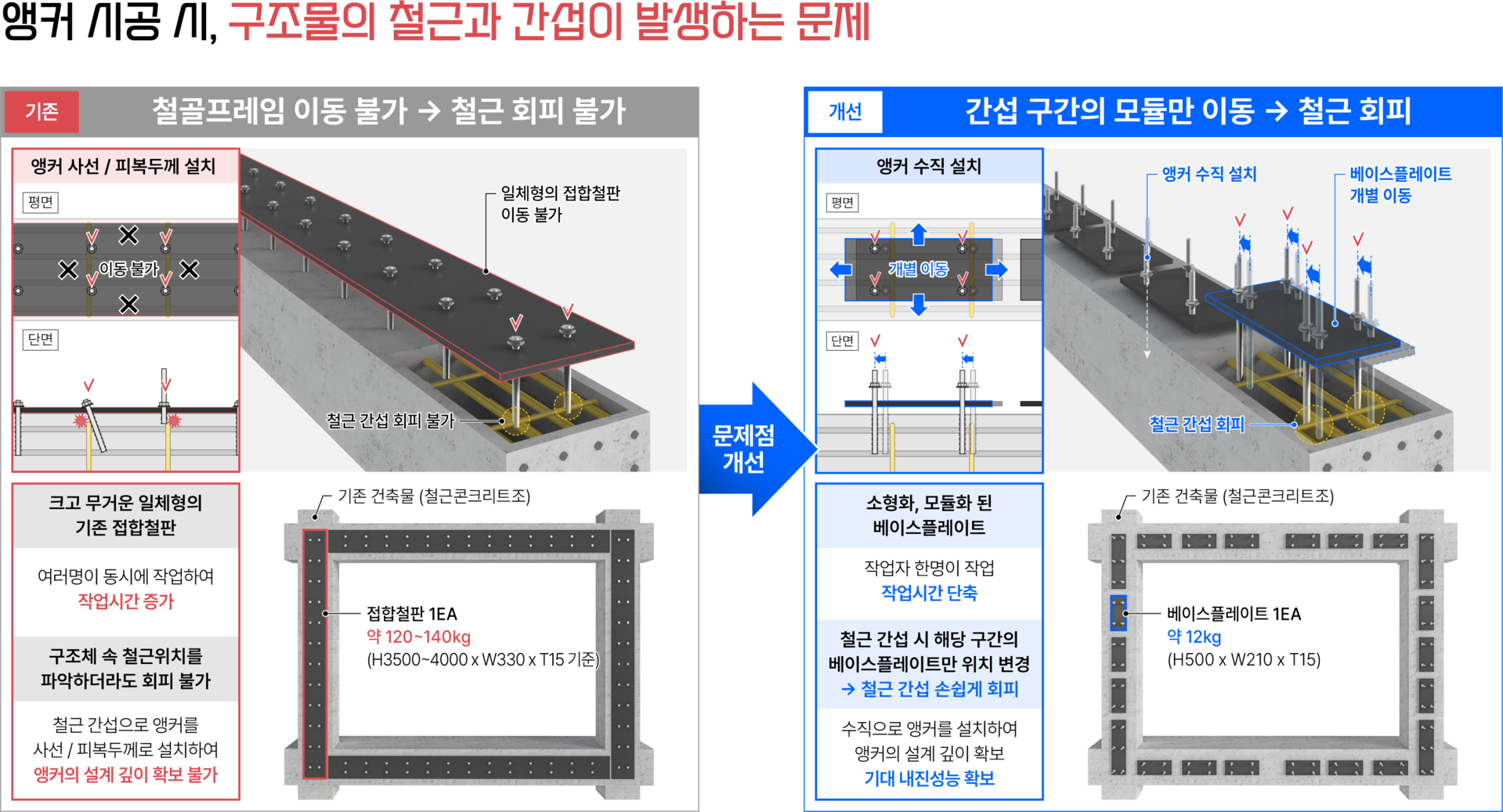

기존 구조물 속 철근의 간섭을 회피하여 정확한 설계 깊이로 설치 (1Plate 2Anchor System)

2. T형 접합장치

베이스플레이트를 밀거나 당겨 T형 접합장치과 밀착 용접 (철골프레임 현장오차 해결)

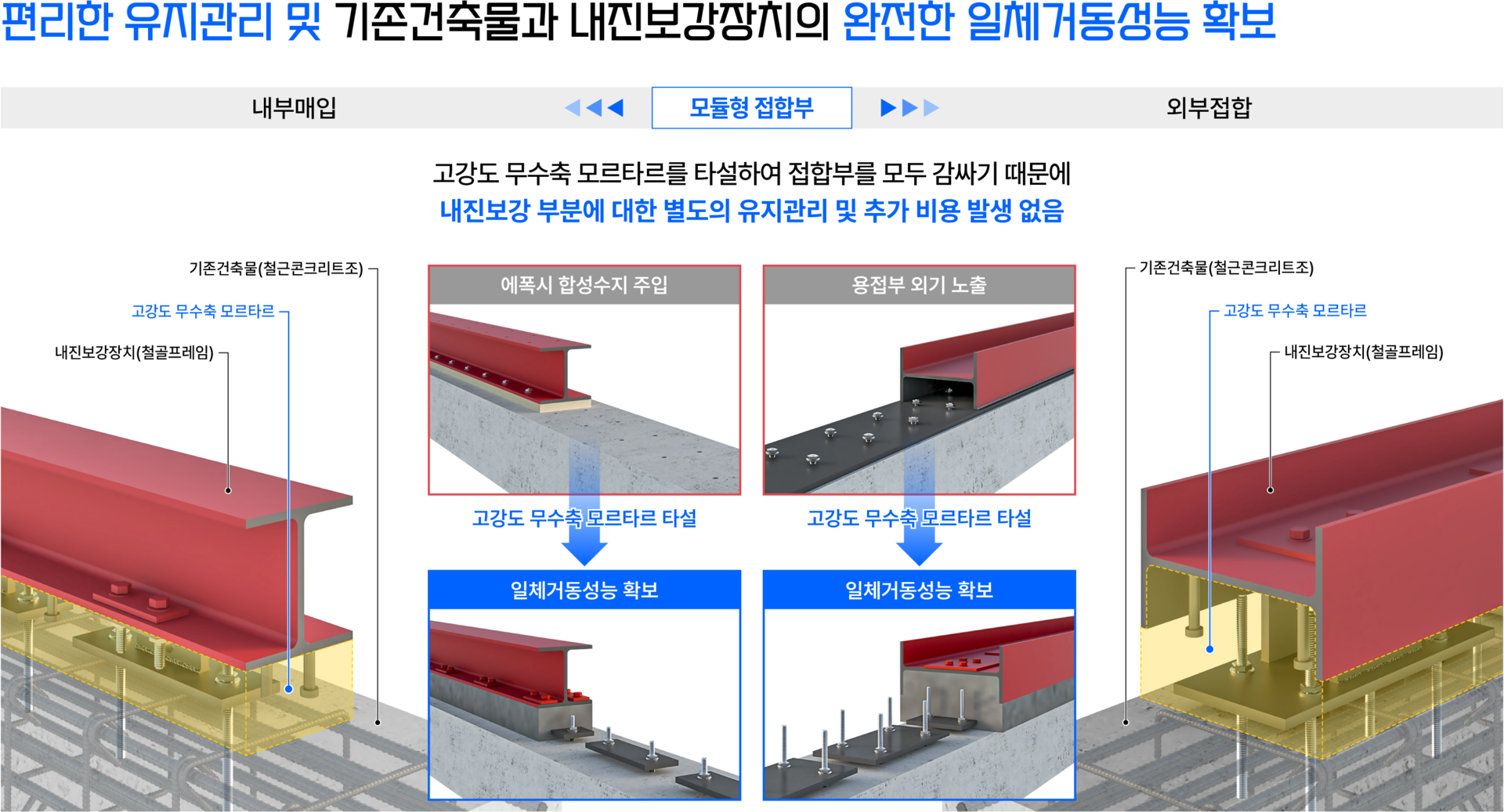

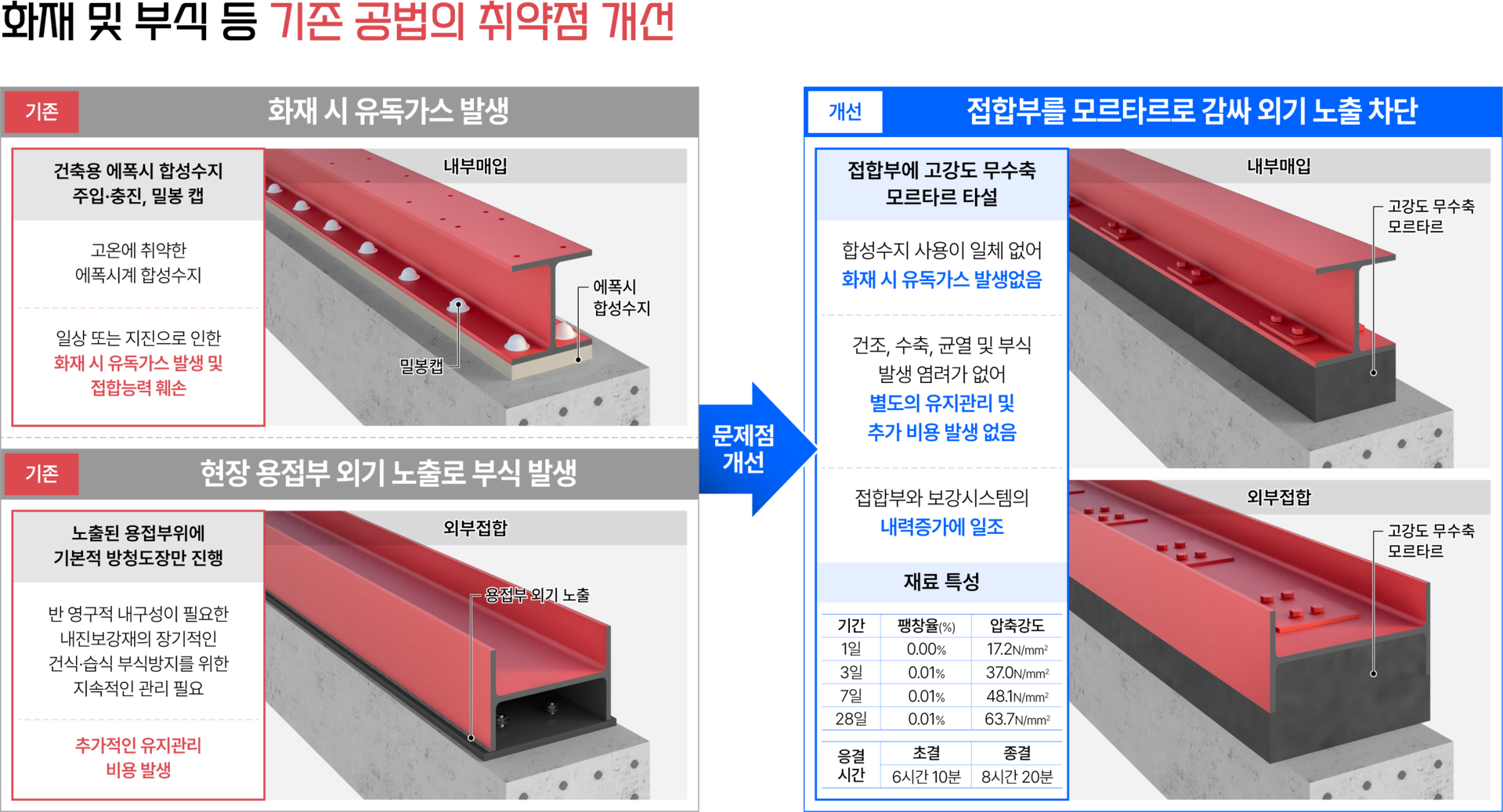

3. 친환경 고강도 무수축 모르타르

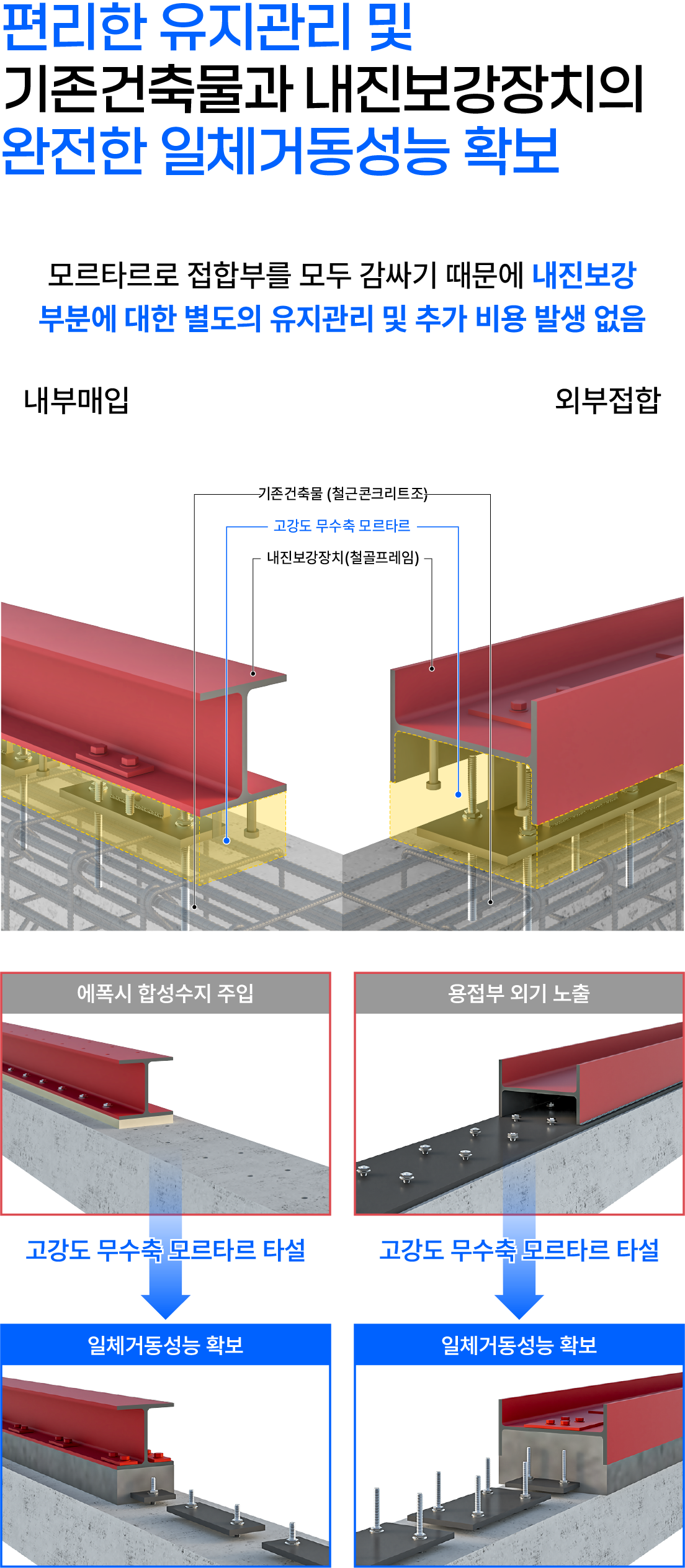

현장용접 부분이 모르타르에 매립되어 부식의 염려가 없음 (편리한 유지관리)

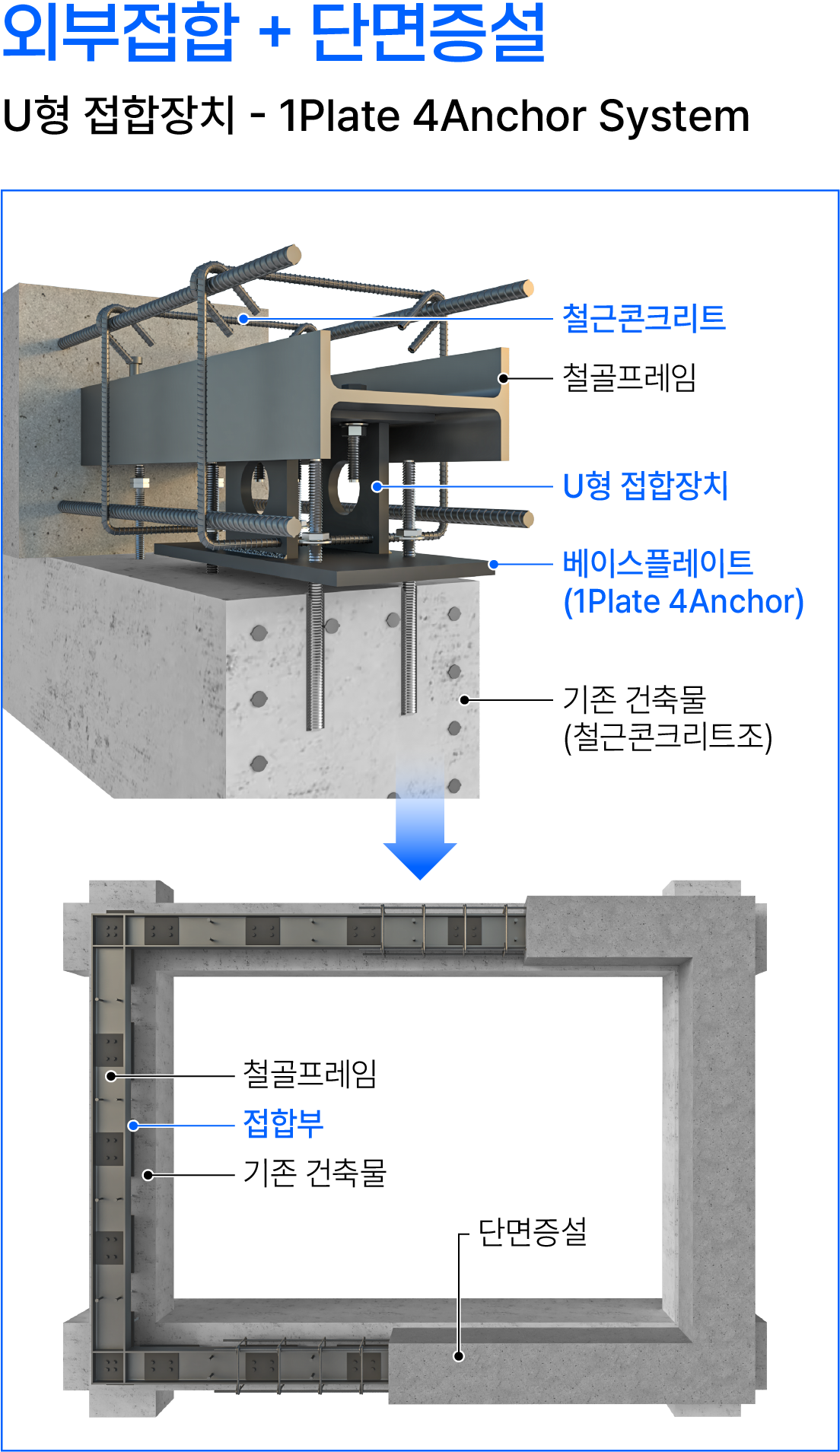

1. 경량화-모듈화 베이스플레이트

기존 구조물 속 철근의 간섭을 회피하여 정확한 설계 깊이로 설치 (1Plate 4Anchor System)

2. U형 접합장치

베이스플레이트를 밀거나 당겨 U형 접합장치과 밀착 용접 (직접접합)

3. 친환경 고강도 무수축 모르타르

현장용접 부분이 모르타르에 매립되어 부식의 염려가 없음 (편리한 유지관리)

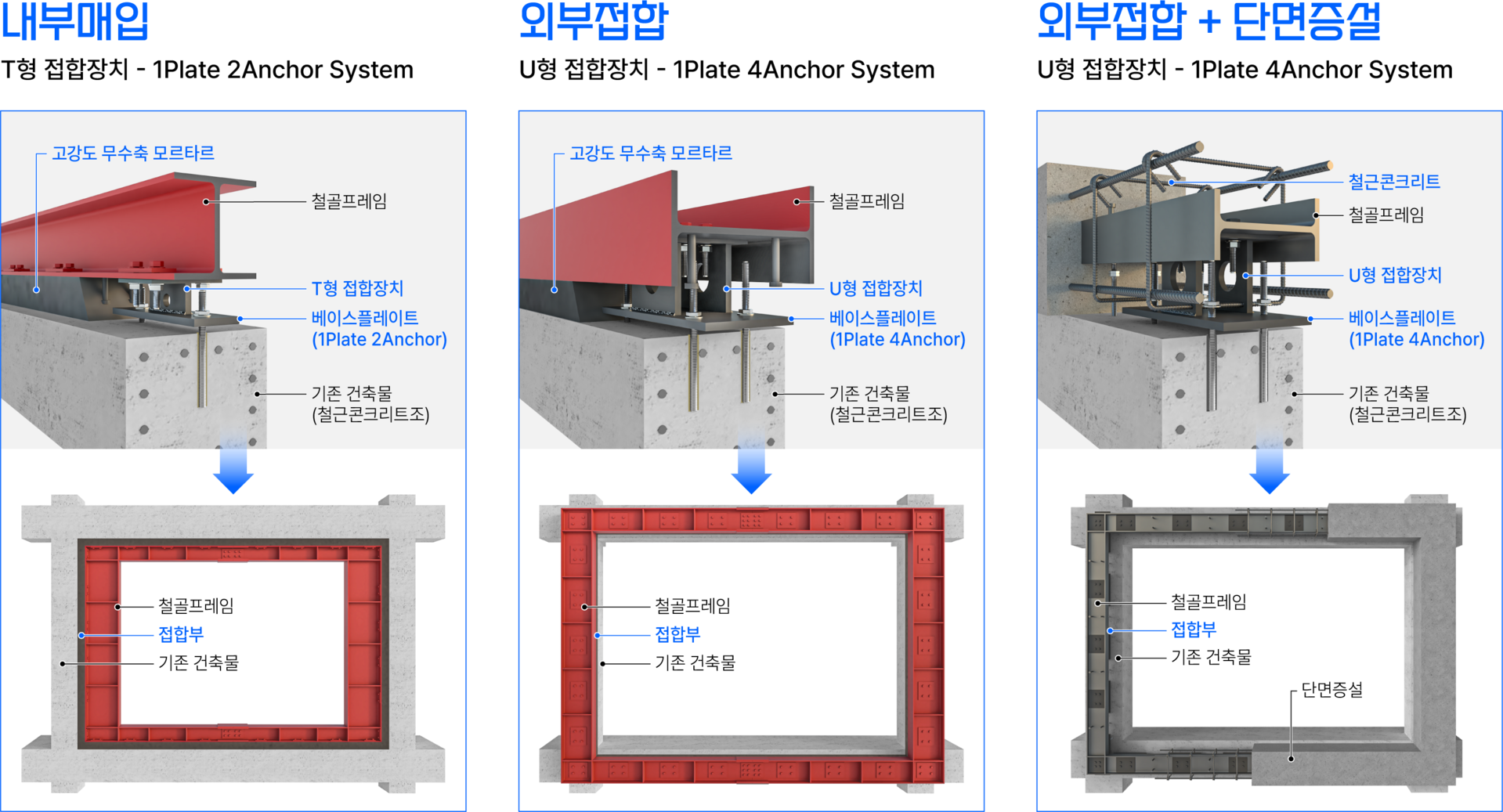

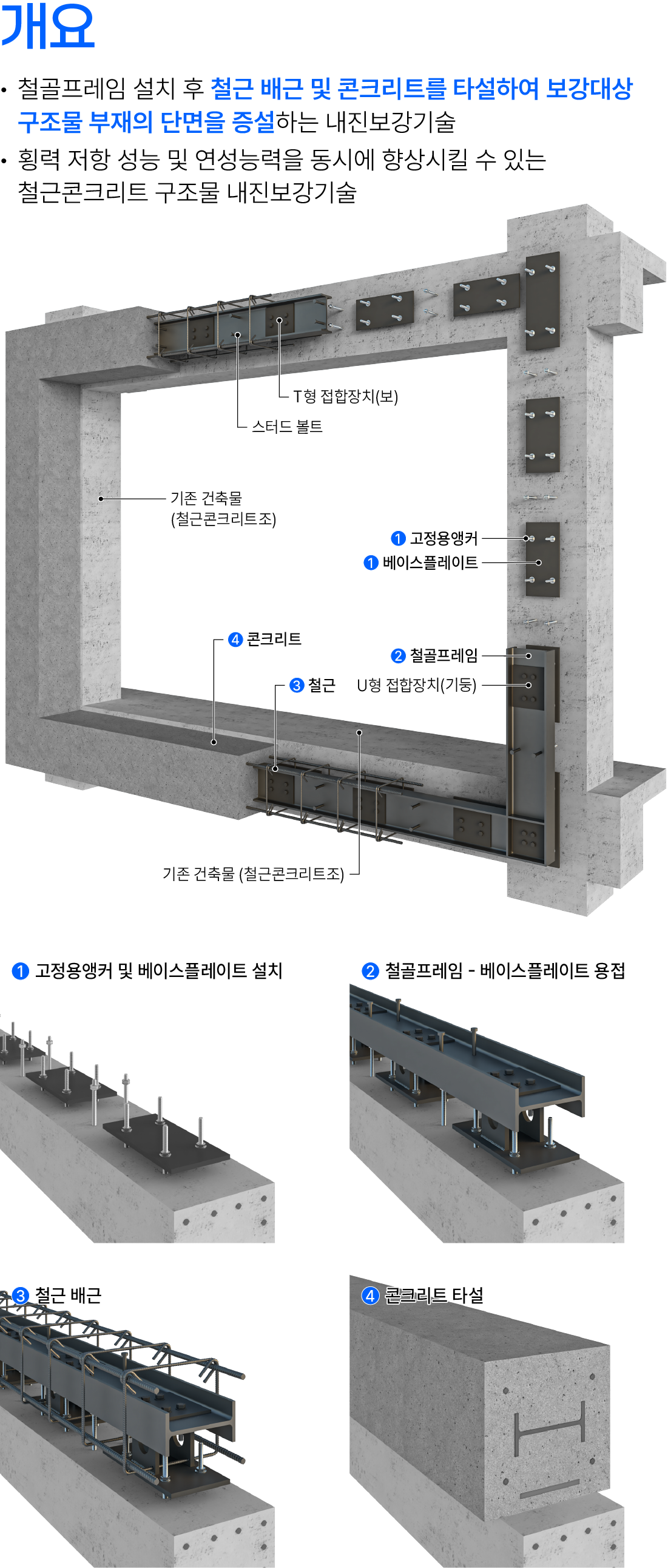

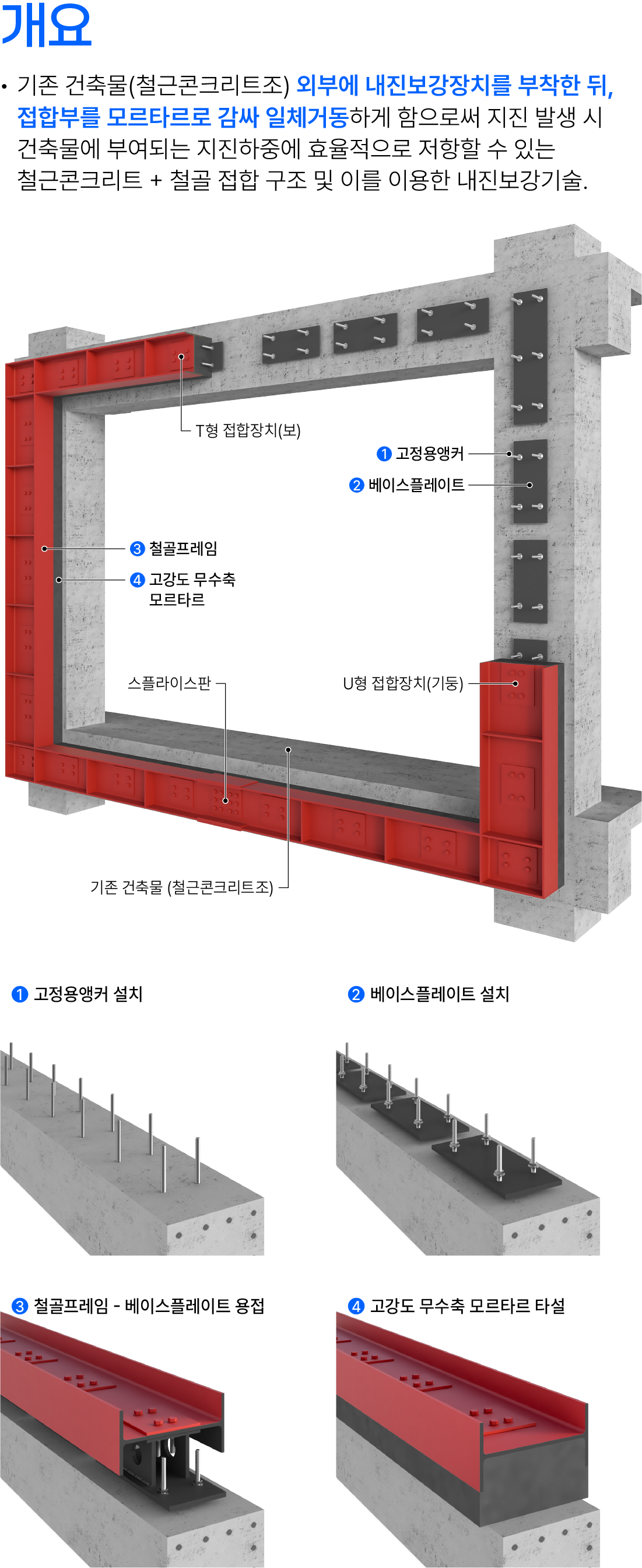

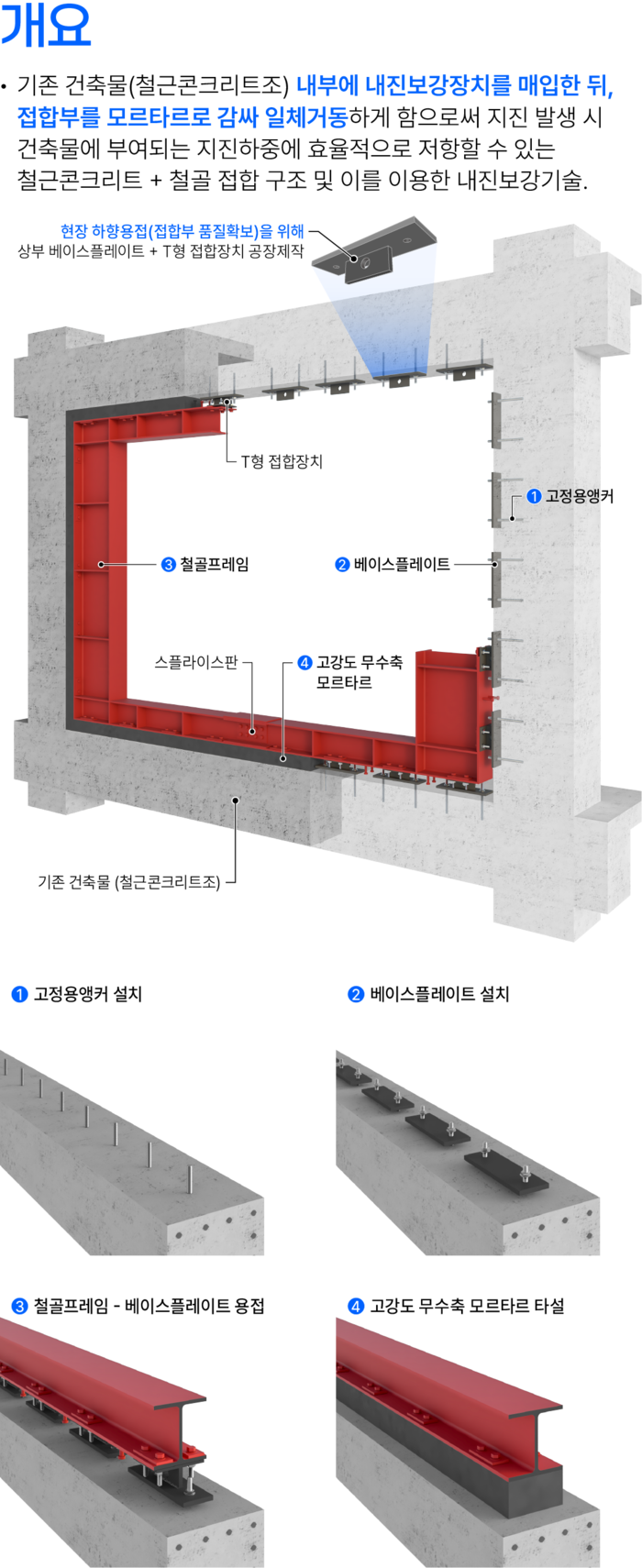

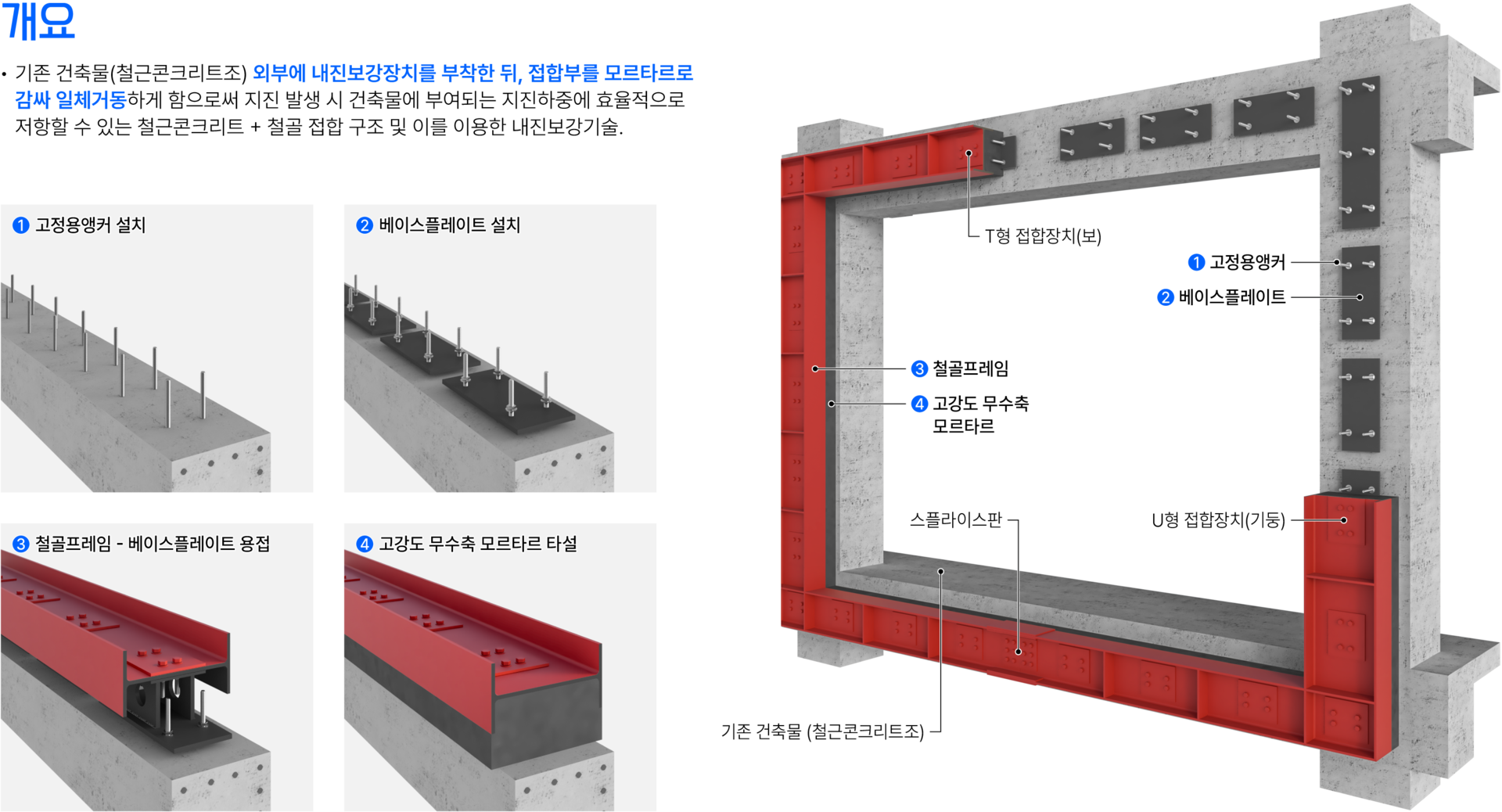

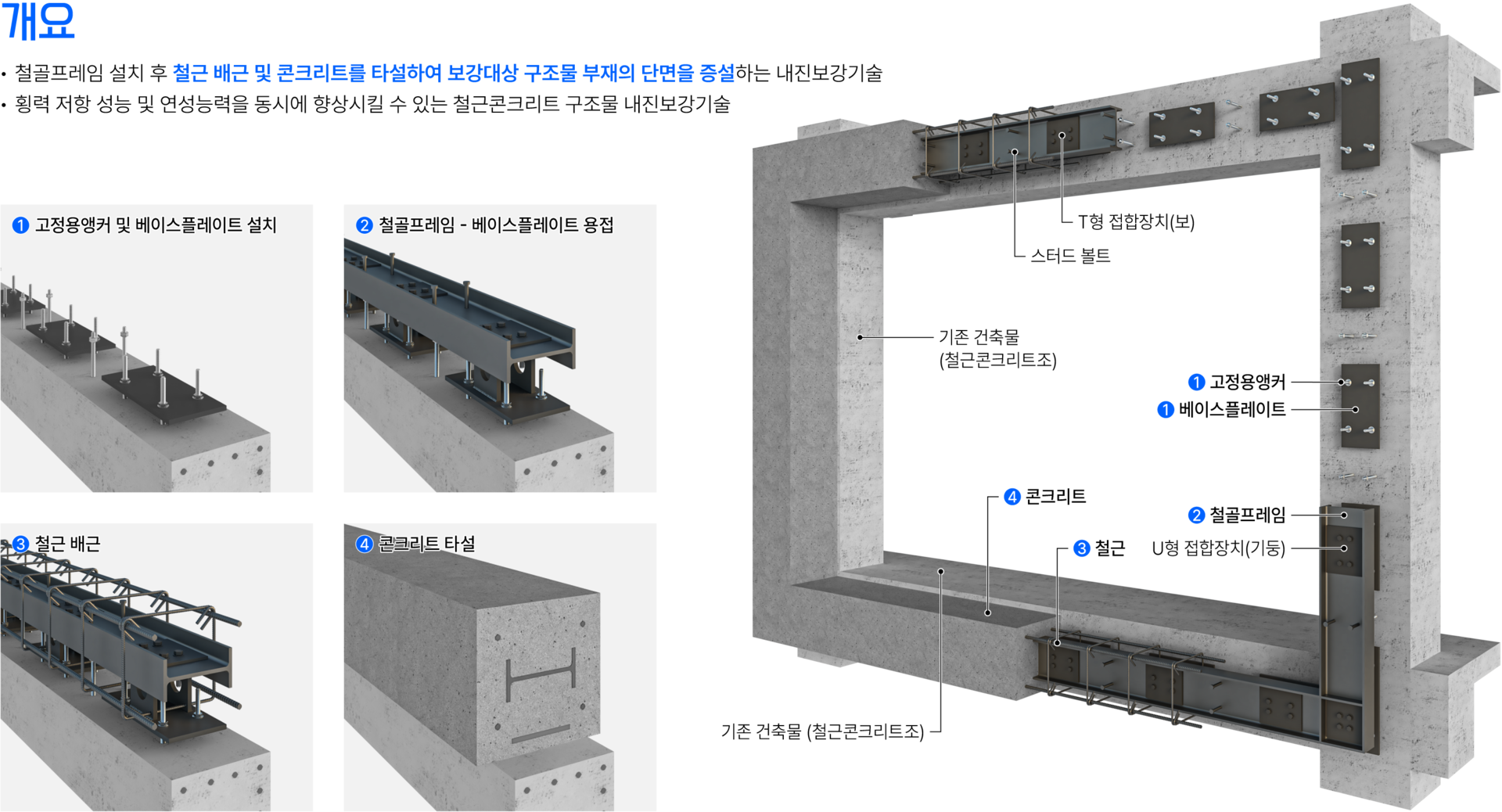

1. WB접합 철골프레임 설치 후 철근 배근 및 콘크리트를 타설하여 보강대상 구조물 부재의 단면을 증설하는 내진보강기술
2. 횡력 저항 성능 및 연성능력을 동시에 향상시킬 수 있는 철근콘크리트 구조물 내진보강기술

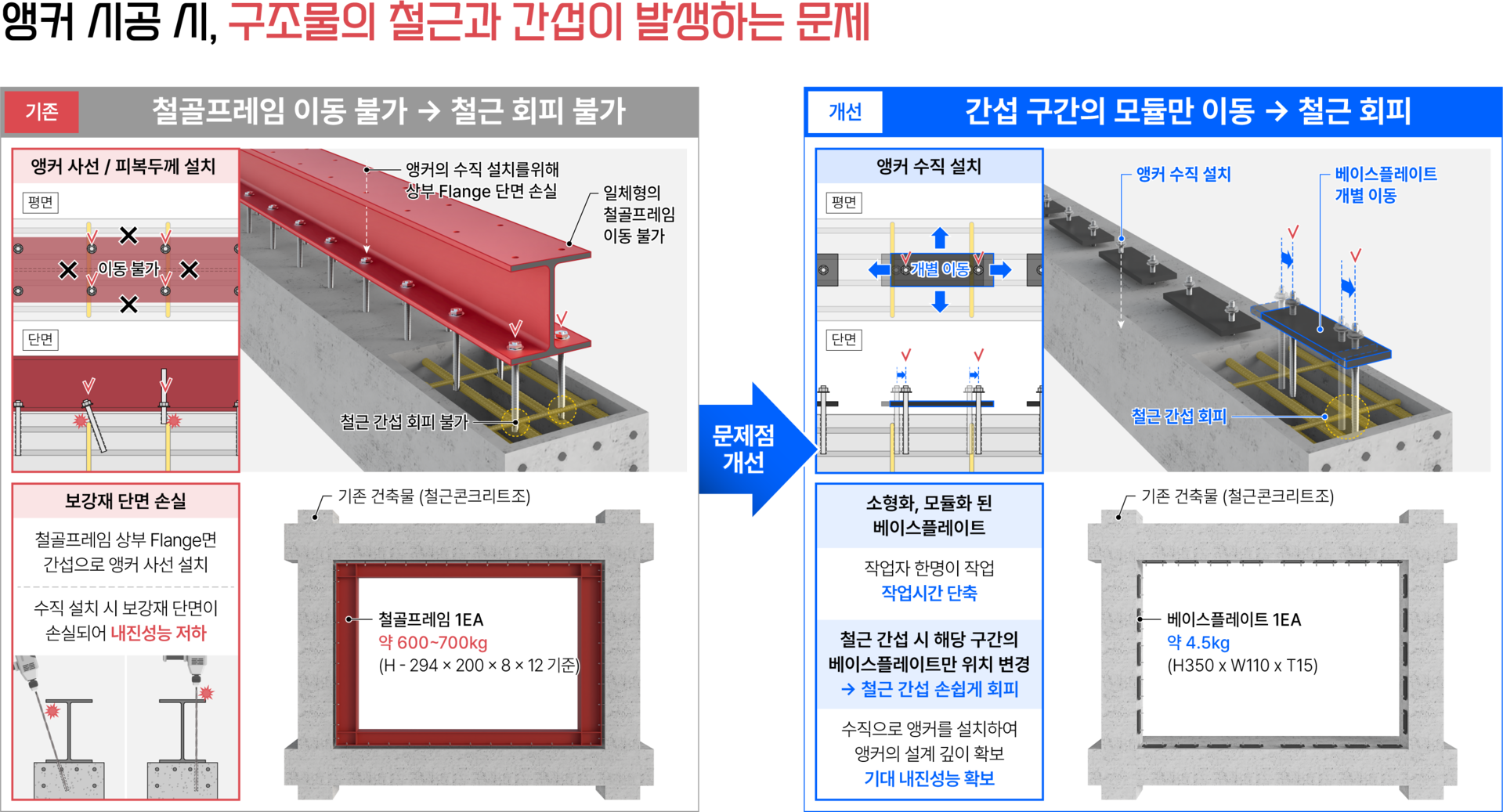

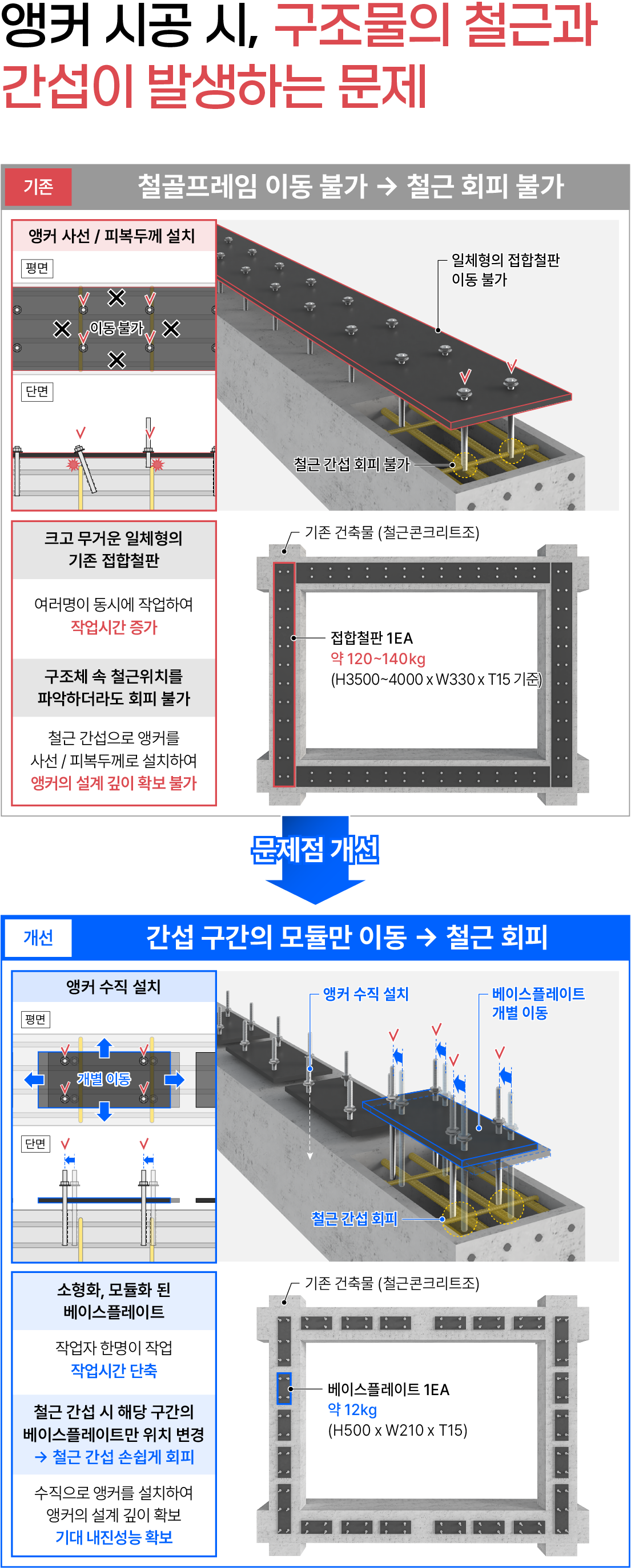

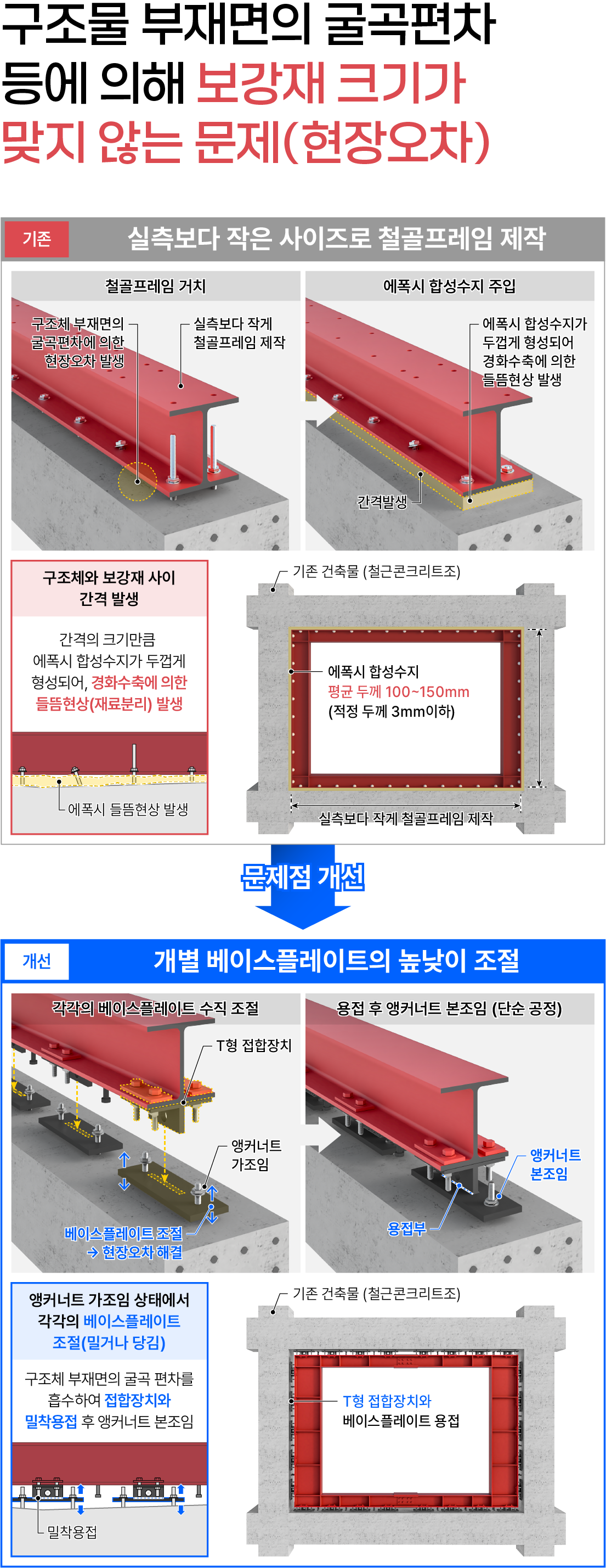

철골프레임 내부매입 현장오차 재래식 해결방법 1
철근앵커, 콘크리트 단면 증설방법

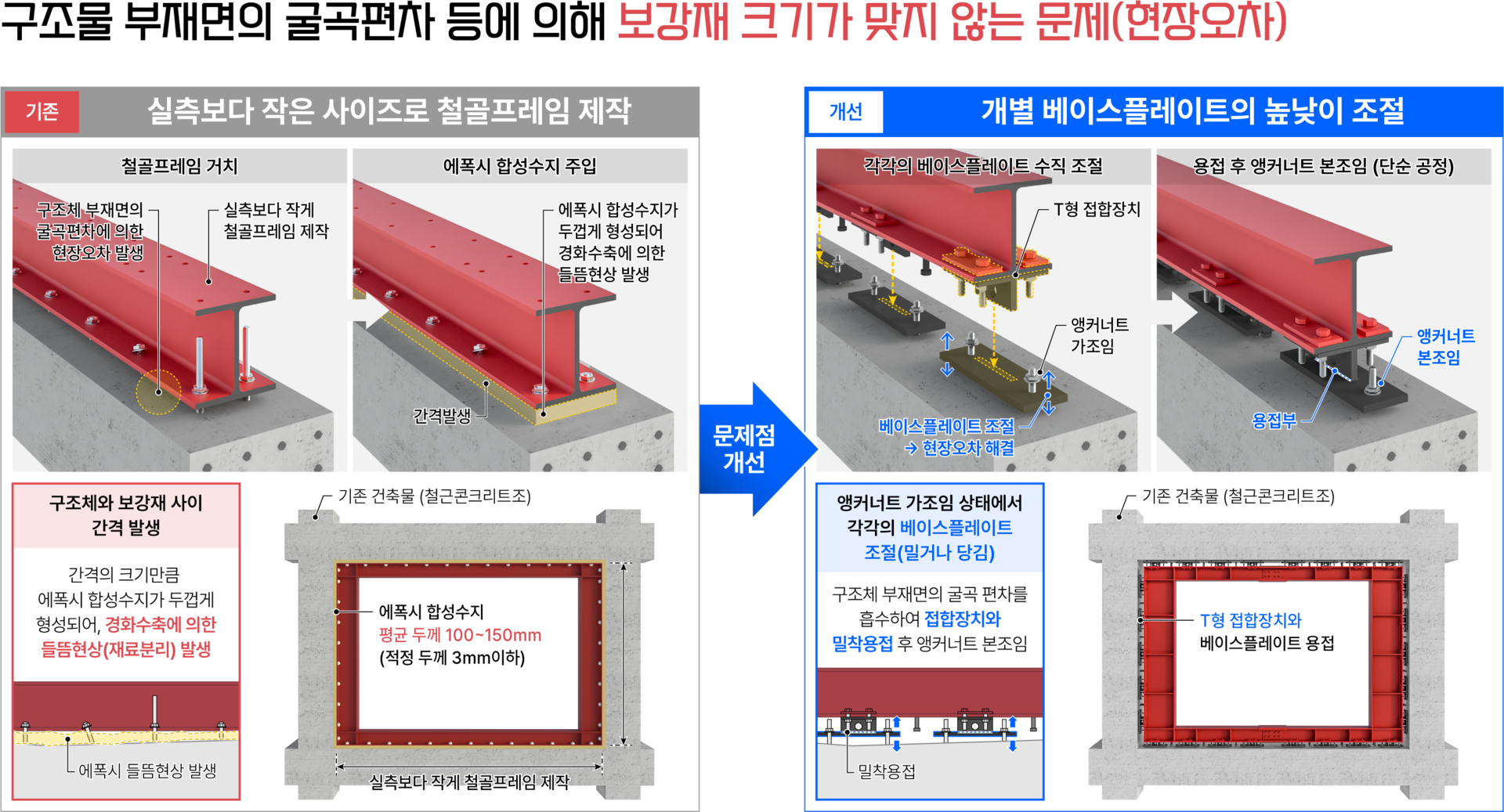

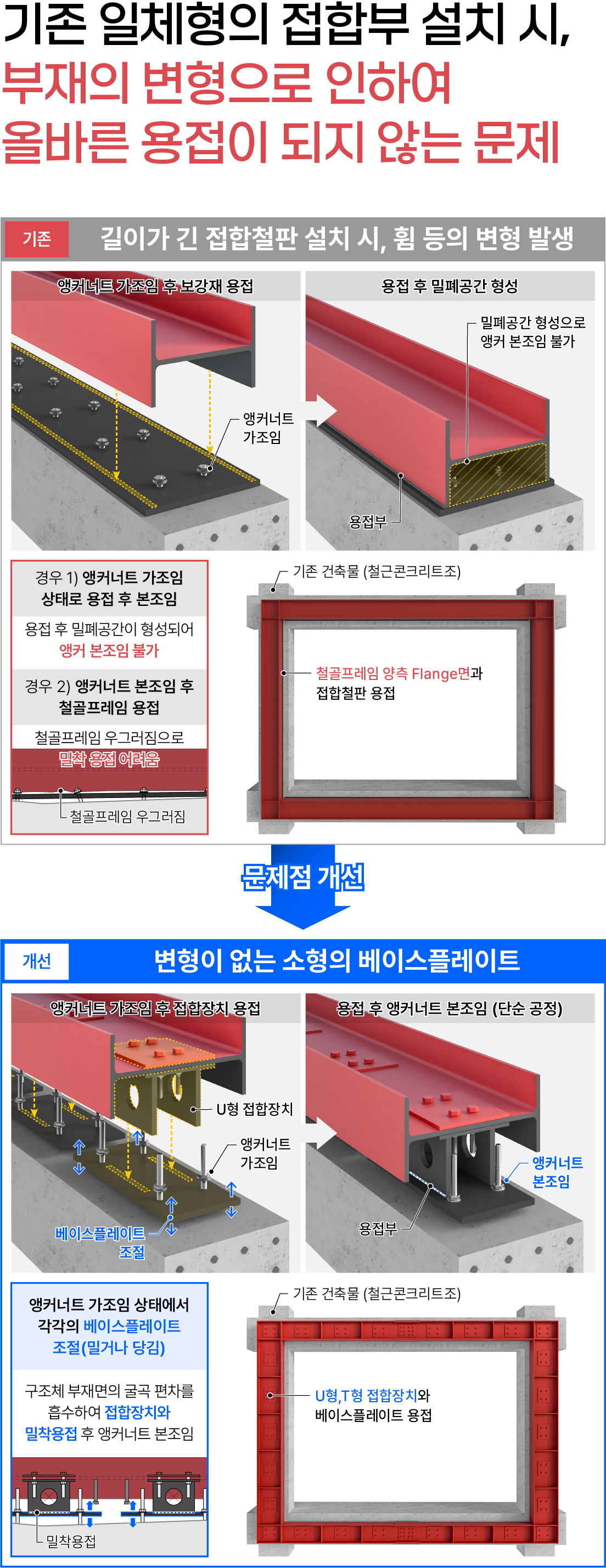

철골프레임 내부매입 현장오차 재래식 해결방법 2
실린더식 철골프레임 현장조립 방법

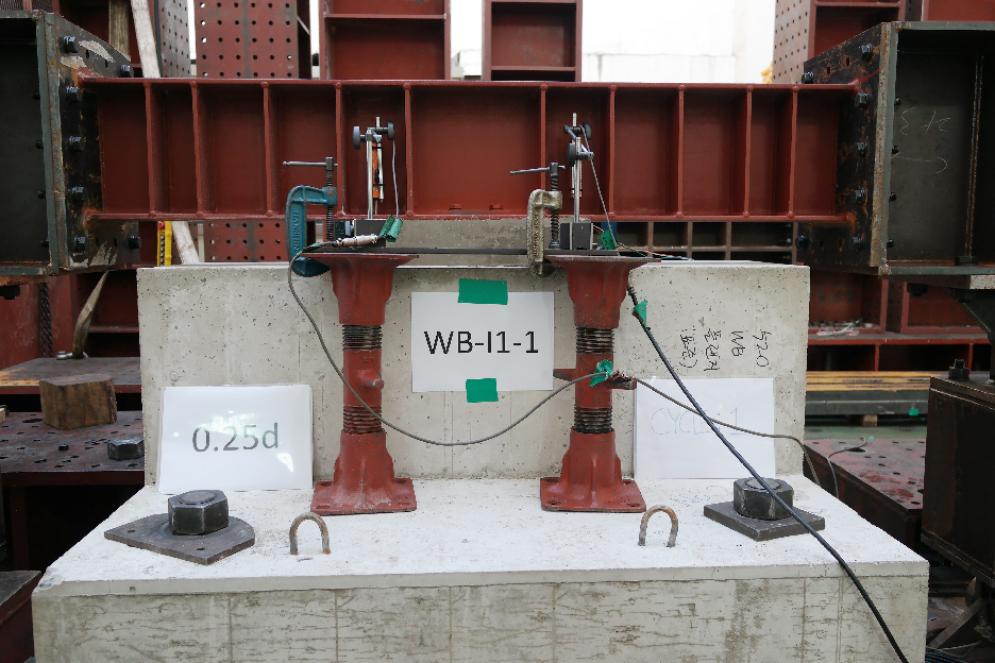

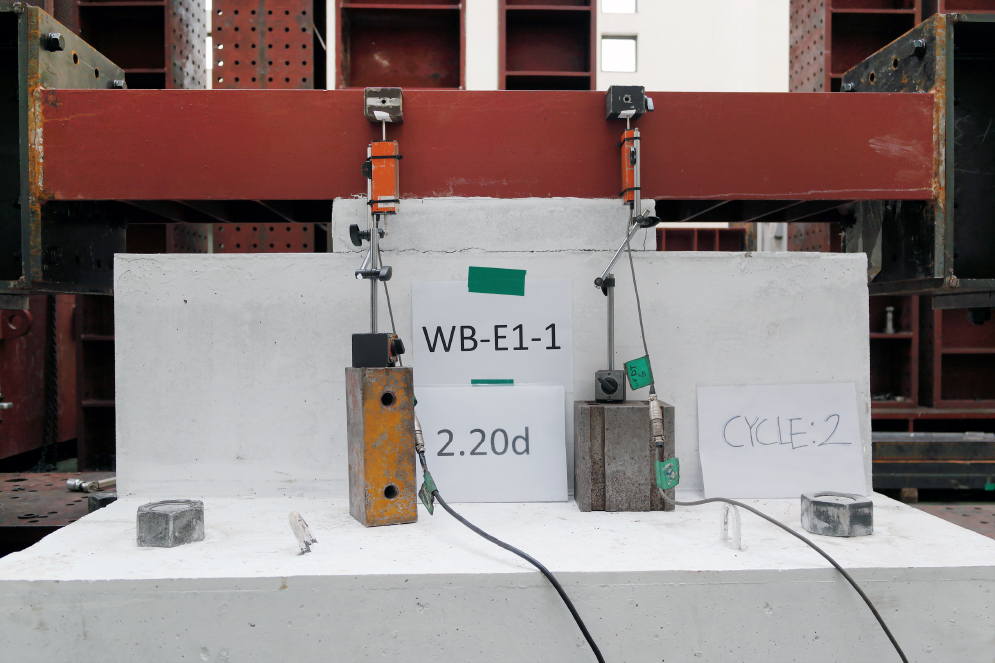

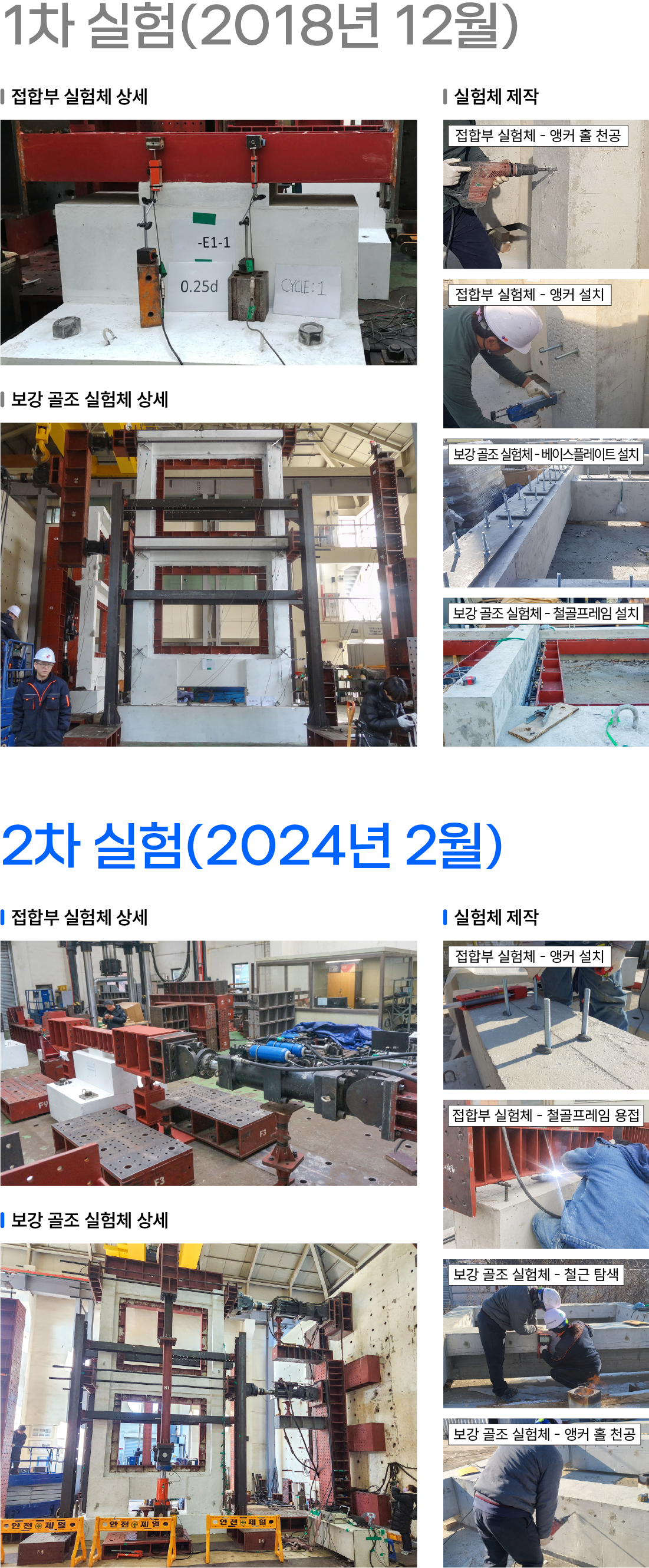

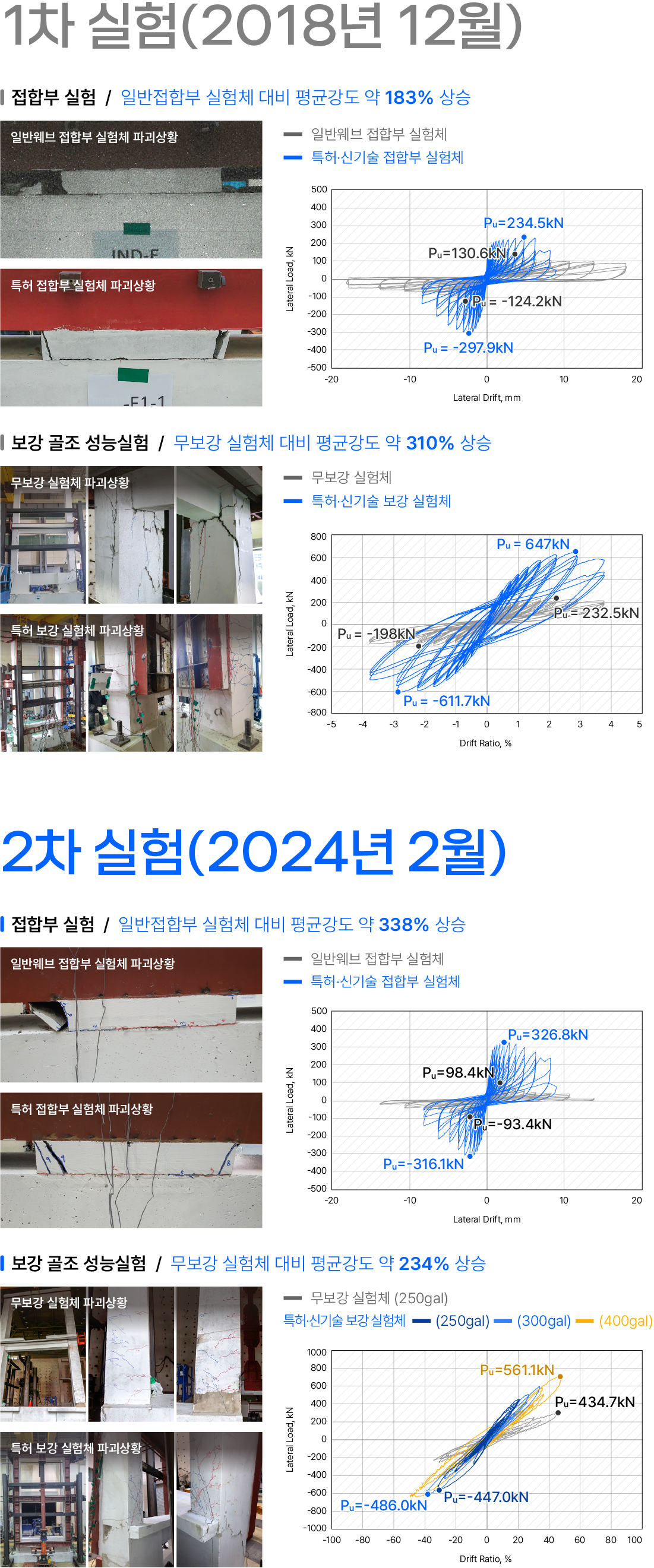

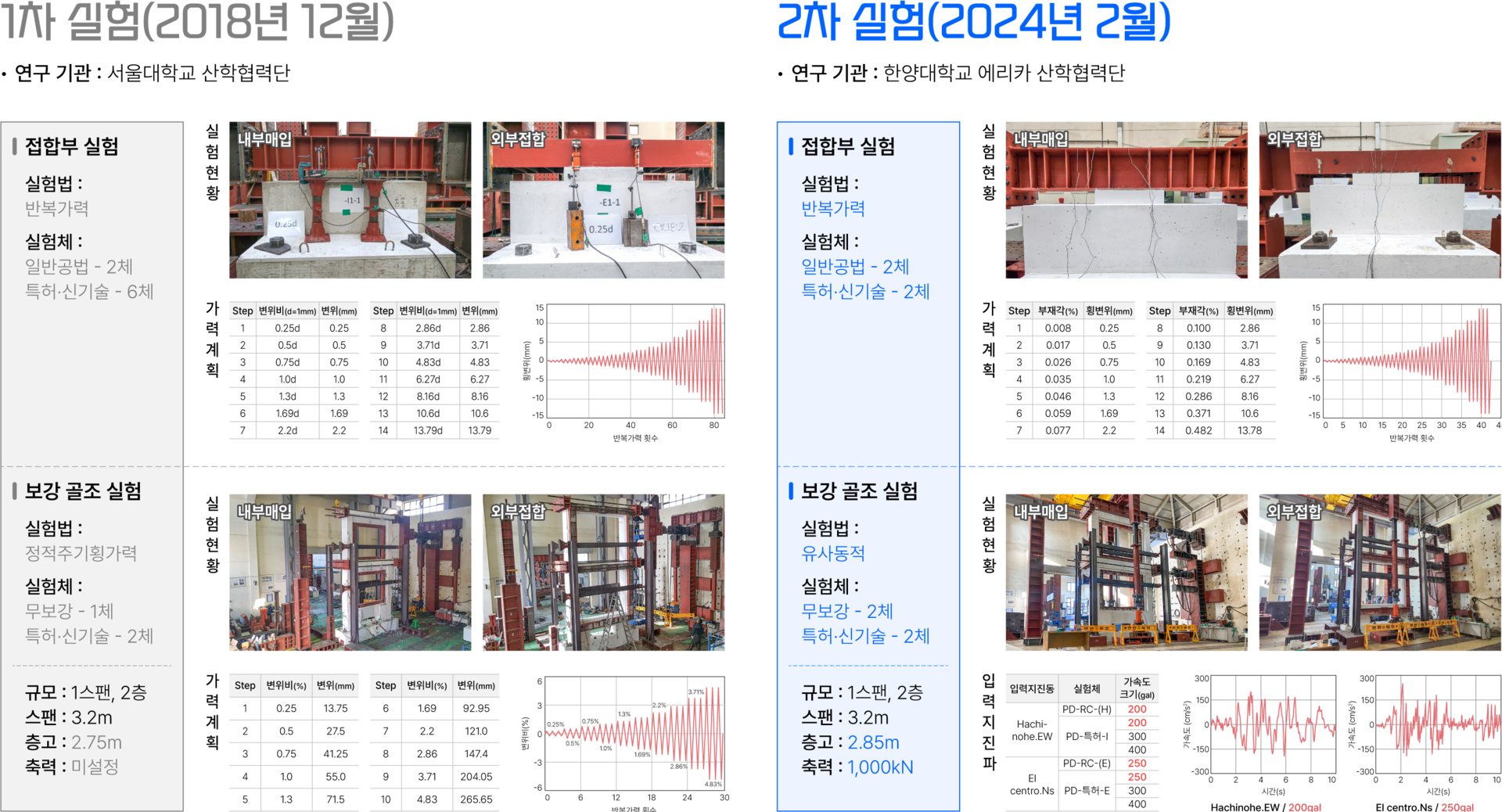

연구 기관 : 서울대학교 산학협력관	일시 : 2018년 12월	실험체 평균 콘크리트 압축강도 : 24MPa
연구 책임자 : 서울대학교 건축공학과 교수 박홍근	시험 목적 : WB 접합부 성능 검증	보강 강재 : SM355

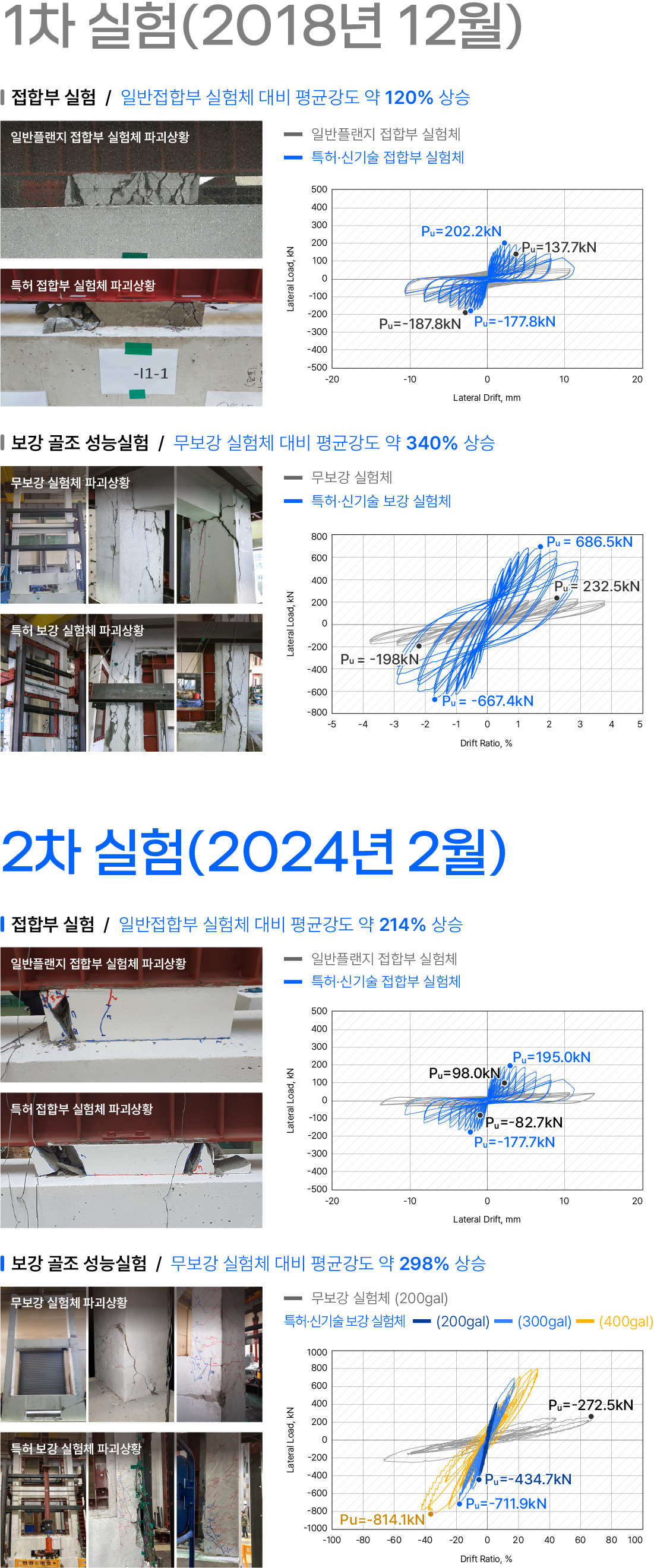

ー 일반플렌지접합 시험체
반복가력에 대해 약 137kN이상의 최대내력을 나타냄
(파괴모드 : 모르타르 파괴)

ー WB-F접합 보강 시험체
반복가력에 대해 약 202kN이상의 최대내력을 나타냄
(파괴모드 : 앵커 파단)

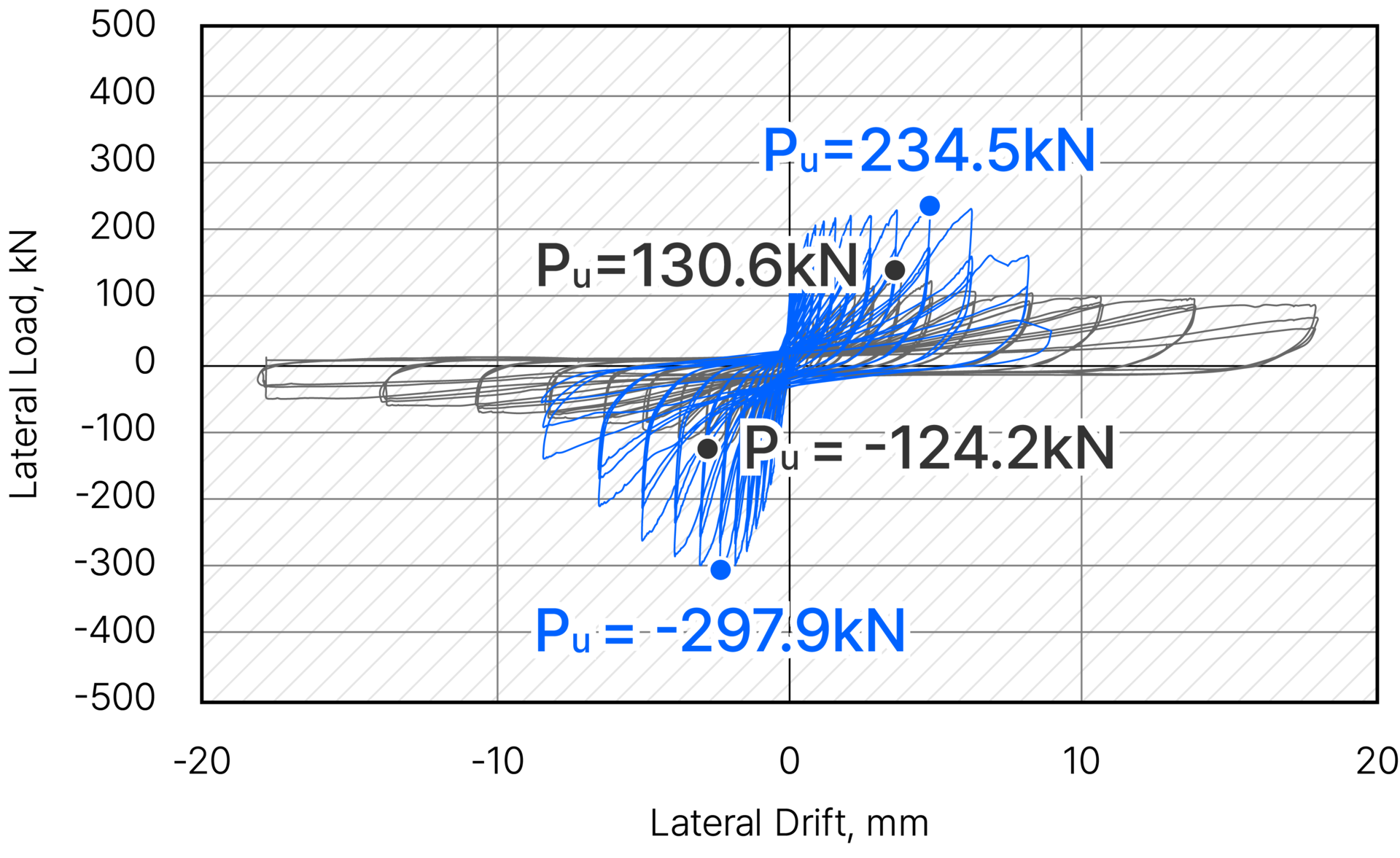

ー 일반웨브접합 시험체
반복가력에 대해 약 130kN이상의 최대내력을 나타냄
(파괴모드 : 모르타르 파괴)

ー WB-W접합 보강 시험체
반복가력에 대해 약 234kN이상의 최대내력을 나타냄
(파괴모드 : 앵커 파단)

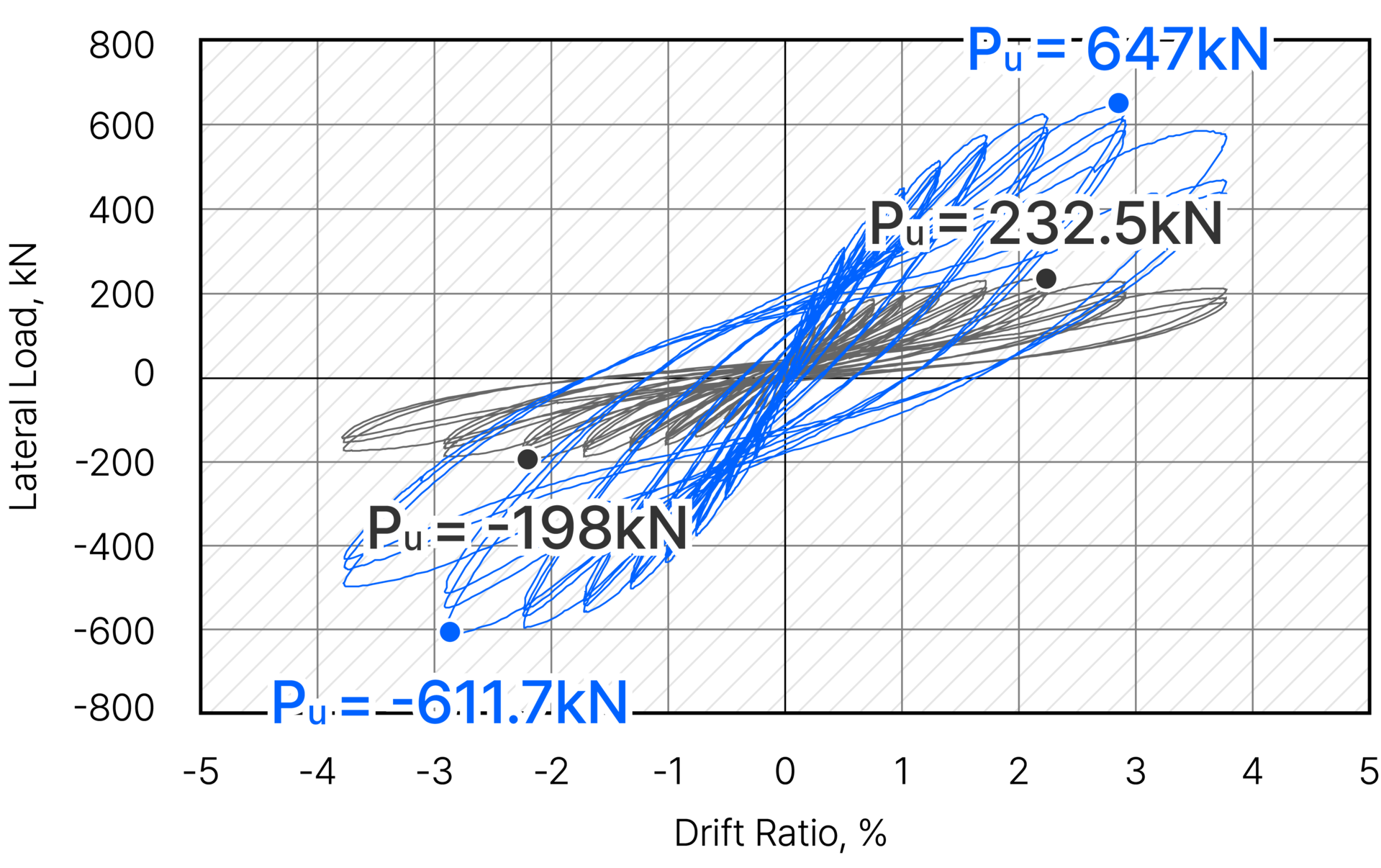

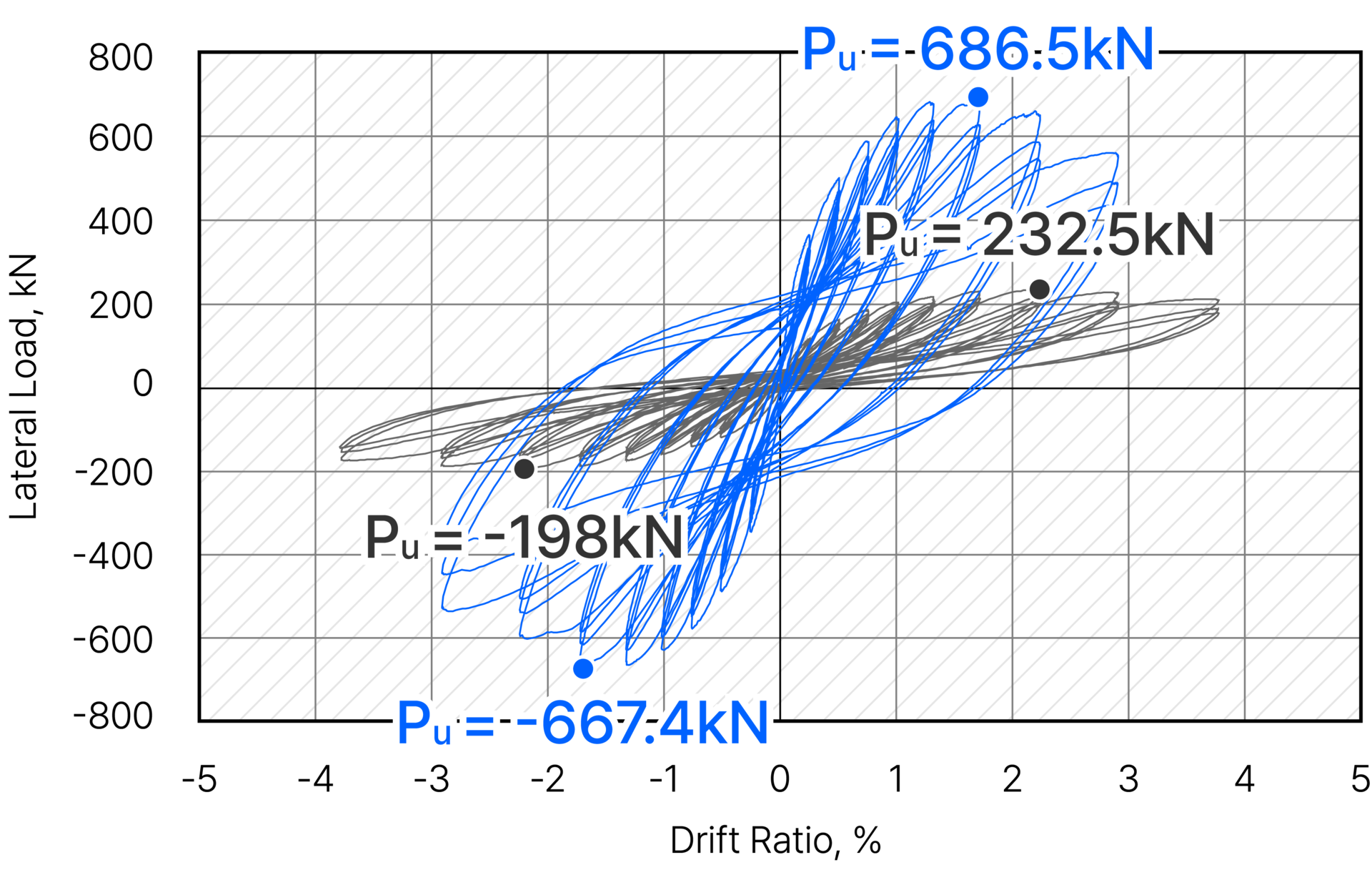

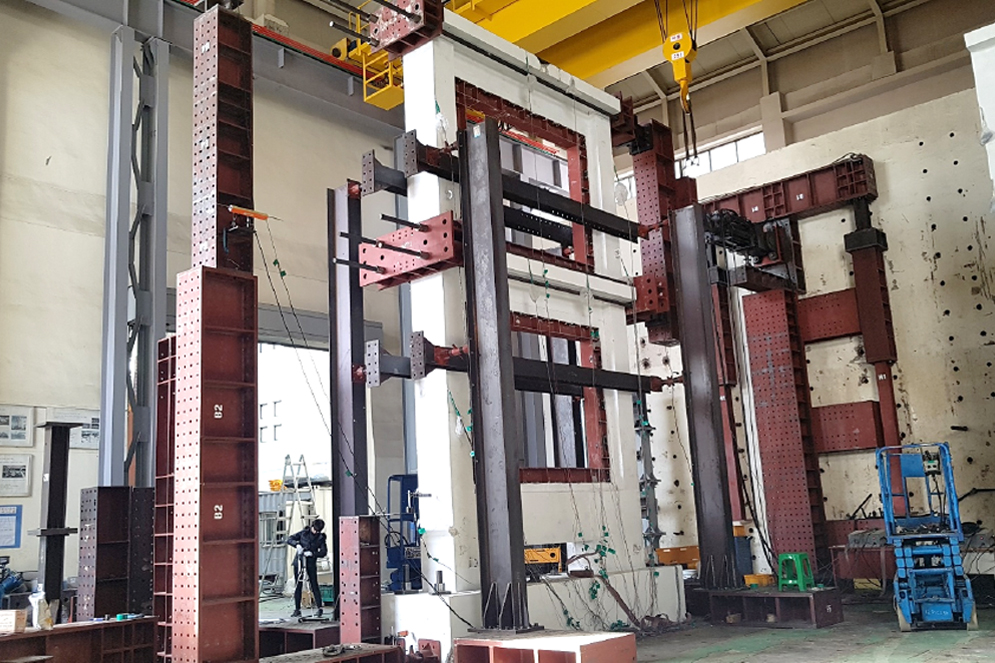

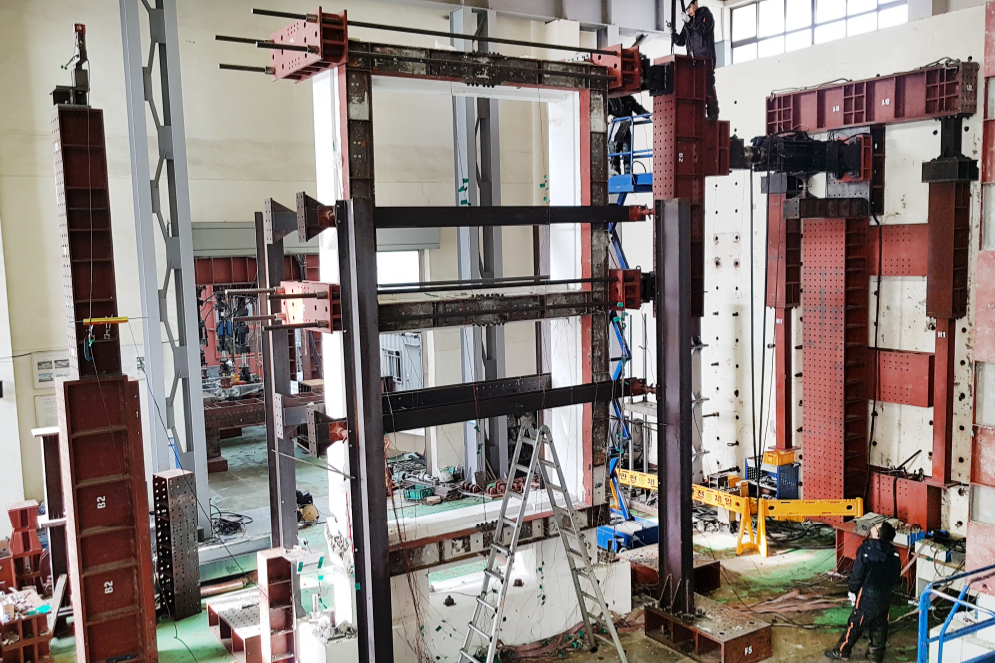

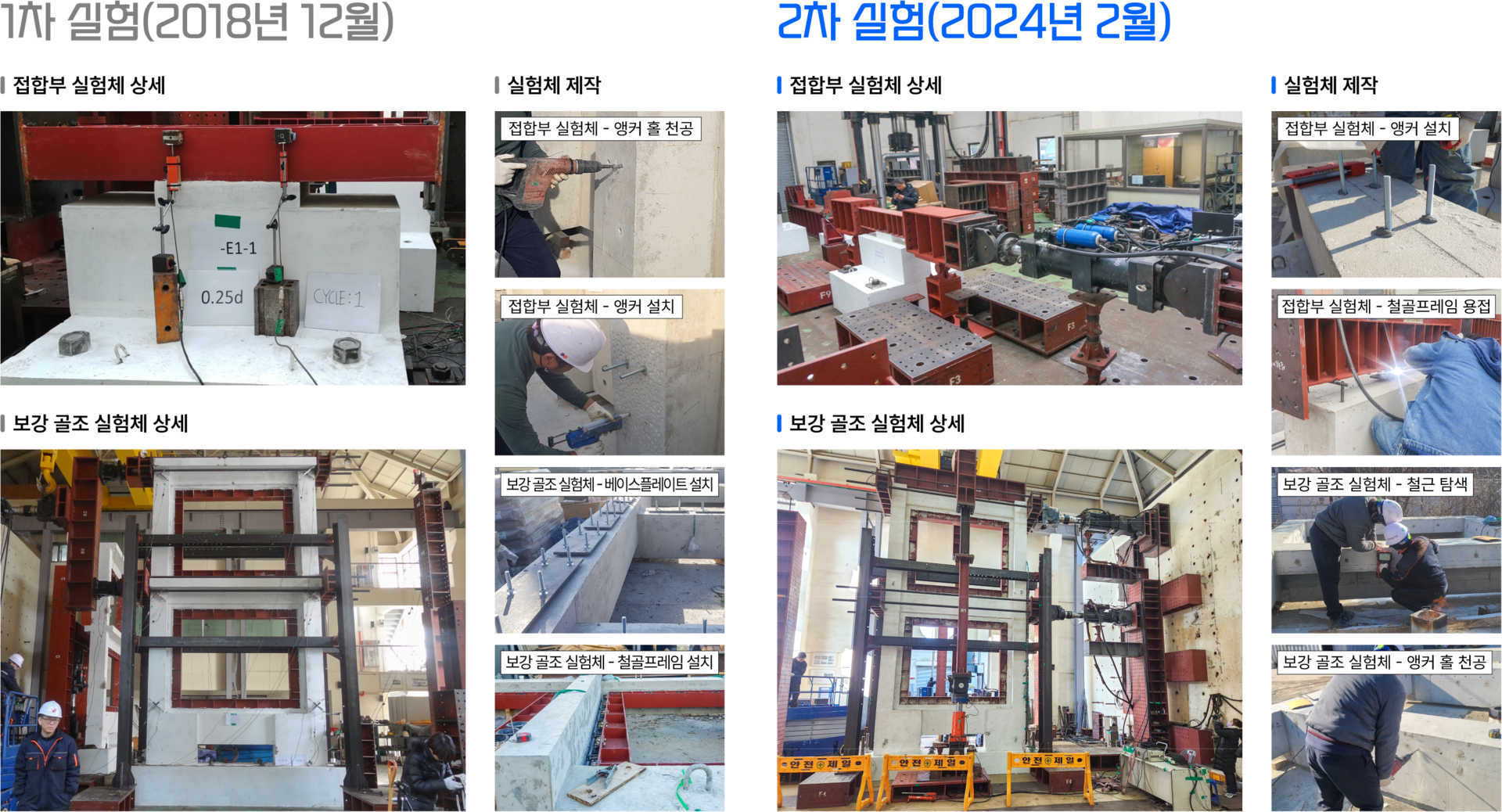

연구 기관 : 서울대학교 산학협력관	일시 : 2018년 12월	실험체 평균 콘크리트 압축강도 : 24MPa
연구 책임자 : 서울대학교 건축공학과 교수 박홍근	시험 목적 : 2층 골조에 대한 WB접합 철골프레임 내진보강 성능 검증	보강 강재 : SM355
